チェーンボルト(シングルエンド・ロング型) CBS2

CBS2(スチール製)

  • CBS2(スチール製)

  • CBS2-SUS(SUS製)

ネジ部が長いロングタイプ

・調整範囲が大きくなっております。
・SUS製は右ネジタイプのみです。
・チェーンボルトを吊り下げ装置にご使用の場合は、決して装置下側に人が入らないようにしてください。
・チェーンボルト又はチェーンが破損した場合、重大な損害が考えられる時は、安全装置を別に設置し危険防止をしてください。
・チェーンボルトは消耗品ですので、定期的な点検・交換が必要です。
・許容荷重は引張りにおける値ですので、それ以外の荷重が加わる場合はご考慮ください。
・RoHS指令適合製品です。

#RoHS
#ステンレス
#チェーンボルト

共通仕様

ボルト CBS2・CBS2-L:SCM435 四三酸化鉄被膜 HRC33~39
CBS2-SUS:SUS304
ナット CBS2・CBS2-L:スチール
CBS2-SUS:ステンレススチール

CADメーカーTOP

詳細仕様

  • 21件中 1-10件

  • 表示件数

21件の型式

型式 材質 ネジ方向 チェーン
No.

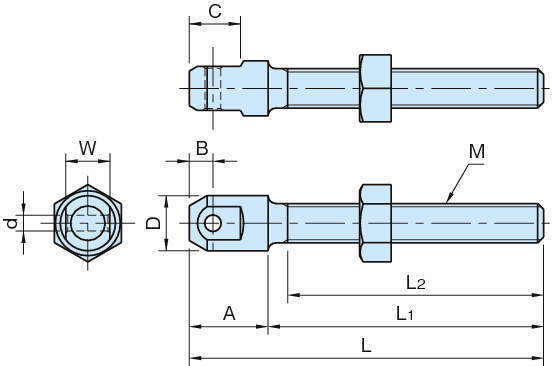

d W B C D L M L2 L1 A 許容荷重
(N)
質量
(g)
CBS2-25 スチール製 右ネジ 25 2.4 4.8 3 6.5 7 48 M6×1 35 38 10 950 10
CBS2-35 スチール製 右ネジ 35 3.7 7.4 4.5 10.5 10 69 M8×1.25 50 54 15 2000 27
CBS2-40 スチール製 右ネジ 40 4 11.2 6 13 14 90 M10×1.5 65 70 20 4100 56
CBS2-50 スチール製 右ネジ 50 5.2 13.8 7.5 16.5 17 112 M12×1.75 81 87 25 6500 110
CBS2-60 スチール製 右ネジ 60 6 17.8 9 19.5 21 136 M16×2 100 106 30 9500 224
CBS2-80 スチール製 右ネジ 80 8 22.6 12 26 27 180 M20×2.5 132 140 40 17400 472
CBS2-100 スチール製 右ネジ 100 9.6 27.5 15 32 33 222 M24×3 163 172 50 26400 955
CBS2-25-L スチール製 左ネジ 25 2.4 4.8 3 6.5 7 48 M6×1 35 38 10 950 10
CBS2-35-L スチール製 左ネジ 35 3.7 7.4 4.5 10.5 10 69 M8×1.25 50 54 15 2000 27
CBS2-40-L スチール製 左ネジ 40 4 11.2 6 13 14 90 M10×1.5 65 70 20 4100 56

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
CBS2-25 CBS2-25 P 640 在庫品 在庫品
CBS2-35 CBS2-35 P 750 在庫品 在庫品
CBS2-40 CBS2-40 P 830 在庫品 在庫品
CBS2-50 CBS2-50 P 1,230 在庫品 在庫品
CBS2-60 CBS2-60 P 1,790 在庫品 在庫品
CBS2-80 CBS2-80 P 3,000 在庫品 在庫品
CBS2-100 CBS2-100 P 4,300 在庫品 在庫品
CBS2-25-L CBS2-25-L P 850 - 在庫品
CBS2-35-L CBS2-35-L P 1,010 - 在庫品
CBS2-40-L CBS2-40-L P 1,120 在庫品 在庫品
