チェーンボルト(ダブルエンド型) CBD1

適応チェーンNo.25~100

・チェーンボルトのねじ込みでチェーンの張り調整ができます。
・チェーンボルトを吊り下げ装置にご使用の場合は、決して装置下側に人が入らないようにしてください。
・チェーンボルト又はチェーンが破損した場合、重大な損害が考えられる時は、安全装置を別に設置し危険防止をしてください。
・チェーンボルトは消耗品ですので、定期的な点検・交換が必要です。
・RoHS指令適合製品です。

#RoHS
#チェーンボルト

共通仕様

ボルト SCM435 四三酸化鉄被膜 HRC33~39
ロング六角ナット S45C 四三酸化鉄被膜 HRC33~39
ナット スチール

CADメーカーTOP

詳細仕様

  • 7件中 1-7件

  • 表示件数

7件の型式

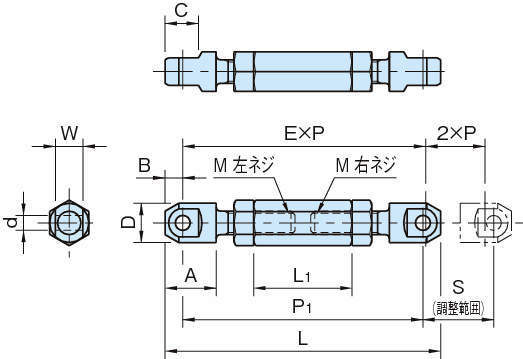

型式 チェーン
No.
d W S P1 B C E P D L M A L1 質量
(g)
CBD1-25 25 2.4 4.8 16 68 3 6.5 11 6.35 7 74 M5×0.8 10 40 25
CBD1-35 35 3.7 7.4 24 85 4.5 10.5 9 9.525 10 94 M6×1 15 45 50
CBD1-40 40 4 11.2 32 112 6 13 9 12.7 14 124 M8×1.25 20 60 120
CBD1-50 50 5.2 13.8 42 139 7.5 16.5 9 15.875 17 154 M10×1.5 25 75 250
CBD1-60 60 6 17.8 52 165 9 19.5 9 19.05 21 183 M12×1.75 30 90 405
CBD1-80 80 8 22.6 68 220 12 26 9 25.4 27 244 M16×2 40 120 885
CBD1-100 100 9.6 27.5 80 274 15 32 9 31.75 33 304 M20×2.5 50 150 1850

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
CBD1-25 CBD1-25 P 1,610 在庫品 在庫品
CBD1-35 CBD1-35 P 1,610 在庫品 在庫品
CBD1-40 CBD1-40 P 1,970 在庫品 在庫品
CBD1-50 CBD1-50 P 3,000 在庫品 在庫品
CBD1-60 CBD1-60 P 3,800 在庫品 在庫品
CBD1-80 CBD1-80 P 5,900 在庫品 在庫品
CBD1-100 CBD1-100 P 9,700 在庫品 在庫品
