安全ハンドル車 SY

SY

SY
SY

このページをプリント
CADをダウンロード
価格・納期を確認

折り曲げ握りで安全

・指かけ付きリム形状です。
・握りはSFR型の折り曲げ回転握り（スナップ方式）を使用しています。
・RoHS指令適合製品です。

: #RoHS; #ハンドル

共通仕様

ハンドル車	FC材粉体焼付塗装ブラック
握り	ポリアミドブラック

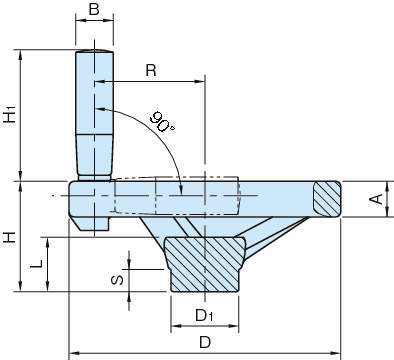

寸法図
カタログ・チラシ
CAD

SY

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

116件中 1-10件
表示件数

仕様
価格・納期

116件の型式

型式	D	H	A	D₁	L	S	B	H₁	R	質量 (g)	追加工
											タイプ	軸穴	キー溝（対応キー）	押しネジ穴
											タイプ	軸穴	キー溝（対応キー）	数	サイズ
SY160	160	65	21	40	32	13	22	78	65	1850	標準品（追加工なし）	-	-	-	-
SY200	200	70	25	45	36	15	22	78	85	2900	標準品（追加工なし）	-	-	-	-
SY250	250	75	27	50	40	18	28	97	105	4200	標準品（追加工なし）	-	-	-	-
SY160-H14	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ14	-	2ヶ所(90°)	M5
SY160-H15	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ15	-	2ヶ所(90°)	M5
SY160-H16	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ16	-	2ヶ所(90°)	M6
SY160-H17	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ17	-	2ヶ所(90°)	M6
SY160-H18	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ18	-	2ヶ所(90°)	M6
SY160-H19	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ19	-	2ヶ所(90°)	M6
SY160-H20	160	65	21	40	32	13	22	78	65	1850	軸穴・押しネジ穴2ケ所	φ20	-	2ヶ所(90°)	M6

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SY160	SY160	P	7,400	在庫品	在庫品
SY200	SY200	P	9,500	在庫品	在庫品
SY250	SY250	P	11,300	在庫品	在庫品
SY160-H14	SY160-H14	P	9,400	-	5日間
SY160-H15	SY160-H15	P	9,400	-	5日間
SY160-H16	SY160-H16	P	9,400	-	5日間
SY160-H17	SY160-H17	P	9,400	-	5日間
SY160-H18	SY160-H18	P	9,400	-	5日間
SY160-H19	SY160-H19	P	9,400	-	5日間
SY160-H20	SY160-H20	P	9,400	-	5日間
