ロッキングレバー LL

スチール製

  • スチール製

  • SUS製

・グリップはPC型の握り玉を使用しています。
・RoHS指令適合製品です。

#RoHS
#レバー

共通仕様

ボス LL-C・LL-R・LL-T：S45C メラミン塗装 ブラック
LL-R-SUS：SUS303
シャフト LL-C・LL-R・LL-T：SS400 メラミン塗装 ブラック
LL-R-SUS：SUS303
グリップ ABS樹脂 ブラック

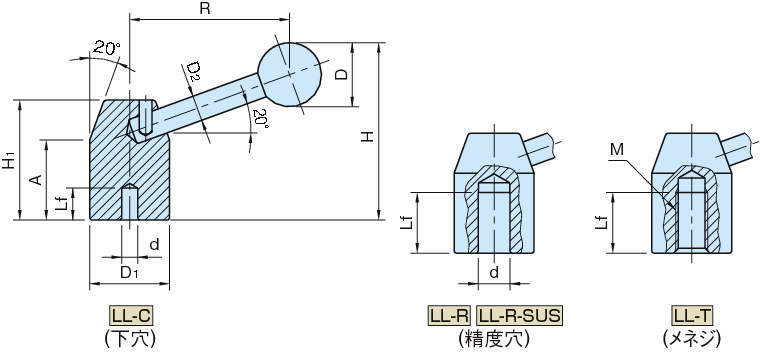

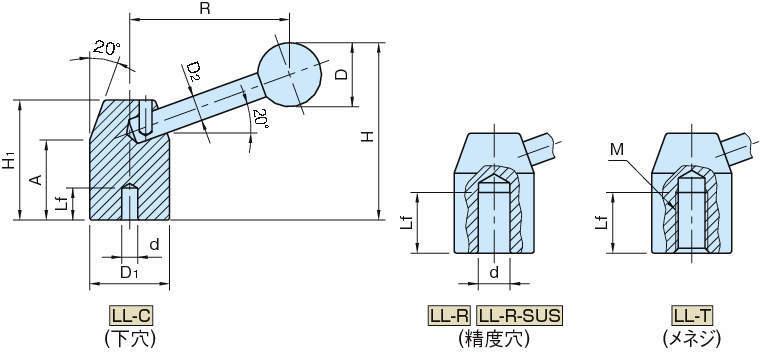

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 12件中 1-10件

  • 表示件数

12件の型式

型式 タイプ ボス・シャフト
材質		 R H D1 H1 下穴 精度穴 メネジ D D2 A 質量
(g)
ｄ Lf d Lf M Lf
LL50C 下穴 スチール製 50 55 25 37.5 5 10 - - - - 20 8 25 150
LL75C 下穴 スチール製 75 72 30 45 5 10 - - - - 25 10 30 280
LL100C 下穴 スチール製 100 90 35 52.5 5 10 - - - - 32 12 35 460
LL50R 精度穴 スチール製 50 55 25 37.5 - - 10 19 - - 20 8 25 140
LL75R 精度穴 スチール製 75 72 30 45 - - 12 22 - - 25 10 30 255
LL100R 精度穴 スチール製 100 90 35 52.5 - - 16 25 - - 32 12 35 410
LL50R-SUS 精度穴 SUS製 50 55 25 37.5 - - 10 19 - - 20 8 25 140
LL75R-SUS 精度穴 SUS製 75 72 30 45 - - 12 22 - - 25 10 30 255
LL100R-SUS 精度穴 SUS製 100 90 35 52.5 - - 16 25 - - 32 12 35 410
LL50T メネジ スチール製 50 55 25 37.5 - - - - M10×1.5 20 20 8 25 142

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LL50C LL50C P 1,250 在庫品 在庫品
LL75C LL75C P 1,560 在庫品 在庫品
LL100C LL100C P 1,970 在庫品 在庫品
LL50R LL50R P 1,250 在庫品 在庫品
LL75R LL75R P 1,560 在庫品 在庫品
LL100R LL100R P 1,970 在庫品 在庫品
LL50R-SUS LL50R-SUS P 3,900 在庫品 在庫品
LL75R-SUS LL75R-SUS P 4,700 在庫品 在庫品
LL100R-SUS LL100R-SUS P 6,000 - 在庫品
LL50T LL50T P 1,250 在庫品 在庫品
