ダイアルハンドノブ DHK

DHK

DHK

このページをプリント
CADをダウンロード
価格・納期を確認

・本製品にはインジケーターは含まれておりません。
・適用インジケーターは分銅式ですので、地面と垂直状態から60°以内でご使用ください。
・RoHS指令適合製品です。

: #RoHS; #インジケータ

共通仕様

ノブ	アルミ合金（ADC12）焼付塗装シルバーグレー

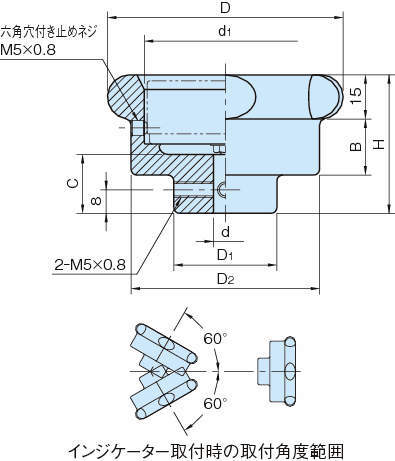

寸法図
動画
カタログ・チラシ
CAD

DHK

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

33件中 1-10件
表示件数

仕様
価格・納期

33件の型式

型式	キャップ	D	H	d (H8)	C	d₁	D₁	D₂	B	質量 (g)	追加工
											タイプ	軸穴
											タイプ	軸穴
DHK80	キャップなし	79	47	8	20	55	35	64	19	330	標準品(追加工なし）	-
DHK100	キャップなし	99	53	10	25	75.7	38	86	21	530	標準品(追加工なし）	-
DHK80C	キャップ付き	79	47	8	20	55	35	64	19	-	標準品(追加工なし）	-
DHK100C	キャップ付き	99	53	10	25	75.7	38	86	21	-	標準品(追加工なし）	-
DHK80-HN10	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ10
DHK80-HN11	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ11
DHK80-HN12	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ12
DHK80-HN13	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ13
DHK80-HN14	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ14
DHK80-HN15	キャップなし	79	47	8	20	55	35	64	19	330	軸穴	φ15

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
DHK80	DHK80	P	2,800	在庫品	在庫品
DHK100	DHK100	P	3,300	在庫品	在庫品
DHK80C	DHK80C	P	3,130	在庫品	在庫品
DHK100C	DHK100C	P	3,690	在庫品	在庫品
DHK80-HN10	DHK80-HN10	P	4,600	-	5日間
DHK80-HN11	DHK80-HN11	P	4,600	-	5日間
DHK80-HN12	DHK80-HN12	P	4,600	-	5日間
DHK80-HN13	DHK80-HN13	P	4,600	-	5日間
DHK80-HN14	DHK80-HN14	P	4,600	-	5日間
DHK80-HN15	DHK80-HN15	P	4,600	-	5日間
