EMH-SS（メネジ）
EMH-SS（メネジ）

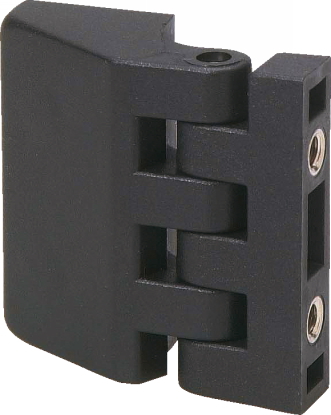

・本体の幅が大小異なったヒンジです。
・ドアの厚さが薄い場合のヒンジとしてご利用できます。
・高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
・RoHS指令適合製品です。
| 本体 | ポリアミド つや消しブラック |
|---|---|
| ピン | SUS303 |
| メネジ | 黄銅 ニッケルメッキ |
| オネジ | SUM22L ニッケルメッキ |
| 旋回角度 | max.205° |
| 使用温度 | max.80℃ min.-20℃ |
8件の型式
| 型式 | タイプ | W | W1 | L | S | P | H | M | Lf | L1 | E | D |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EMH3030SS | メネジ | 26.5 | 22.5 | 30 | 15 | 15 | 12.5 | M3×0.5 | 4 | - | 9.5 | 2.5 | 8 |
| EMH4040SS | メネジ | 34 | 29 | 40 | 20.2 | 20 | 16.5 | M4×0.7 | 5.5 | - | 12.5 | 4 | 19 |
| EMH4050SS | メネジ | 40.5 | 35 | 48 | 23 | 24 | 20 | M5×0.8 | 6.5 | - | 15 | 5 | 33 |
| EMH5565SS | メネジ | 56 | 48.5 | 66 | 31.8 | 33 | 27.5 | M6×1 | 9 | - | 21 | 6 | 76 |
| EMH3030TT | オネジ | 26.5 | 22.5 | 30 | 15 | 15 | 12.5 | M3×0.5 | - | 13 | 9.5 | 2.5 | 11 |
| EMH4040TT | オネジ | 34 | 29 | 40 | 20.2 | 20 | 16.5 | M4×0.7 | - | 18 | 12.5 | 4 | 26 |
| EMH4050TT | オネジ | 40.5 | 35 | 48 | 23 | 24 | 20 | M5×0.8 | - | 17 | 15 | 5 | 46 |
| EMH5565TT | オネジ | 56 | 48.5 | 66 | 31.8 | 33 | 27.5 | M6×1 | - | 16 | 21 | 6 | 95 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EMH3030SS | EMH3030SS | P | 1,320 | - | 在庫品 |
| EMH4040SS | EMH4040SS | P | 1,560 | - | 在庫品 |
| EMH4050SS | EMH4050SS | P | 1,680 | - | 在庫品 |
| EMH5565SS | EMH5565SS | P | 2,100 | - | 在庫品 |
| EMH3030TT | EMH3030TT | P | 1,120 | - | 在庫品 |
| EMH4040TT | EMH4040TT | P | 1,560 | - | 在庫品 |
| EMH4050TT | EMH4050TT | P | 1,560 | - | 在庫品 |
| EMH5565TT | EMH5565TT | P | 2,100 | - | 在庫品 |
