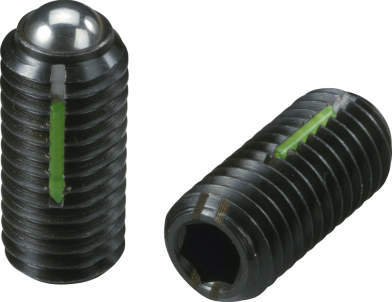

LBSTH-A（重荷重用、識別：2本ライン）
LBSTH-A（重荷重用、識別：2本ライン）
・製品識別の為、製品背面にマーキングが付いています。LBSTH-A：2本ライン
・緩み防止機能（ロングロック）付きです。
振動に強い
抜きモーメントが高い
確実な位置決め
脱着回数が約20回まで緩み防止機能が働きます。
・別売のBLBボールボタンとセットでご利用いただけます。
・RoHS指令適合製品です。
| 本体 | SUM22L 四三酸化鉄皮膜 |
|---|---|
| コイルバネ | SWPA |
| ボール | SUJ2 HRC56～60 |
| ロングロック | ポリアミド |
| 耐熱温度 | 80℃ |
16件の型式
| 型式 | 材質 | タイプ | M | d | L | S | w | A | モーメント（N・m） |
荷重（N） 最小～最大 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付け | 取外し | |||||||||||
| LBST3A | スチール製 | 軽荷重用（ライン無し） | M3×0.5 | 1.5 | 9 | 0.5 | 1.5 | 4 | 0.1 | 0.07 | 1.5～3 | 0.23 |
| LBST4A | スチール製 | 軽荷重用（ライン無し） | M4×0.7 | 2.5 | 10 | 0.8 | 2 | 5 | 0.18 | 0.12 | 4～10 | 0.46 |
| LBST5A | スチール製 | 軽荷重用（ライン無し） | M5×0.8 | 3 | 14 | 0.9 | 2.5 | 6 | 0.12 | 0.08 | 6～11 | 1.27 |
| LBST6A | スチール製 | 軽荷重用（ライン無し） | M6×1 | 3.5 | 15 | 1 | 3 | 7 | 0.44 | 0.21 | 9～13 | 2 |
| LBST8A | スチール製 | 軽荷重用（ライン無し） | M8×1.25 | 5 | 18 | 1.5 | 4 | 8 | 1.1 | 0.38 | 15～30 | 4 |
| LBST10A | スチール製 | 軽荷重用（ライン無し） | M10×1.5 | 6 | 23 | 2 | 5 | 9 | 1.3 | 0.6 | 20～35 | 8 |
| LBST12A | スチール製 | 軽荷重用（ライン無し） | M12×1.75 | 8 | 26 | 2.5 | 6 | 10 | 2 | 1.3 | 30～55 | 12 |
| LBST16A | スチール製 | 軽荷重用（ライン無し） | M16×2 | 10 | 33 | 3.5 | 8 | 14 | 3.9 | 3 | 65～125 | 31 |
| LBSTH3A | スチール製 | 重荷重用（2本ライン） | M3×0.5 | 1.5 | 9 | 0.5 | 1.5 | 4 | 0.1 | 0.07 | 5～7 | 0.23 |
| LBSTH4A | スチール製 | 重荷重用（2本ライン） | M4×0.7 | 2.5 | 10 | 0.8 | 2 | 5 | 0.18 | 0.12 | 12～22 | 0.46 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LBST3A | LBST3A | P | 530 | - | 在庫品 |
| LBST4A | LBST4A | P | 430 | 在庫品 | 在庫品 |
| LBST5A | LBST5A | P | 430 | 在庫品 | 在庫品 |
| LBST6A | LBST6A | P | 480 | 在庫品 | 在庫品 |
| LBST8A | LBST8A | P | 570 | 在庫品 | 在庫品 |
| LBST10A | LBST10A | P | 600 | - | 在庫品 |
| LBST12A | LBST12A | P | 1,060 | - | 在庫品 |
| LBST16A | LBST16A | P | 1,510 | - | 在庫品 |
| LBSTH3A | LBSTH3A | P | 570 | 在庫品 | 在庫品 |
| LBSTH4A | LBSTH4A | P | 430 | 在庫品 | 在庫品 |
