クランプ＆ストッパー｜OKバイス（ポイントエッジタイプ） BK2・DK2

BK2-VT-SP

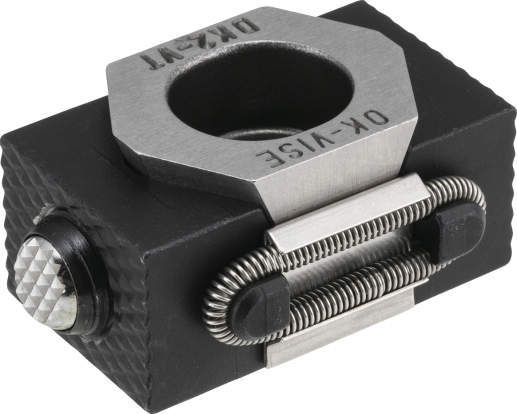

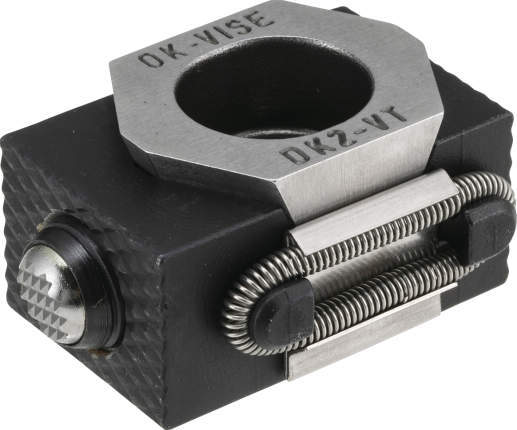

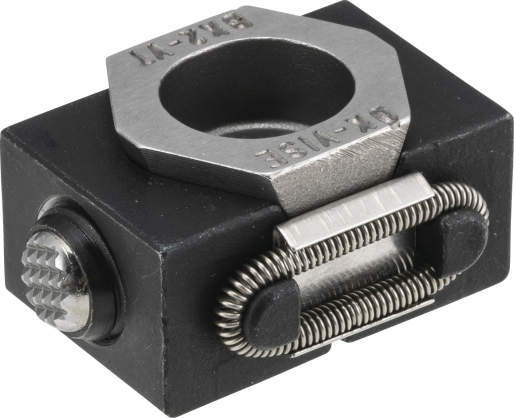

  • BK2-VT-SP

  • BK2-VT-SP(右側面)

  • DK2-VT-SP

  • DK2-VT-SP(右側面)

  • BK2-VT-P

  • BK2-VT-P(右側面)

  • DK2-VT-P

  • DK2-VT-P(右側面)

・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得ることができます。
・締付け後は、両口金の反力が一体となりV型クサビにかかる為、口金が肉薄にもかかわらず強度と耐久力を維持する事ができます。
・角度調整可能なボールにより、異形状ワークや鋳物を柔軟にクランプできます。

#クランプ＆ストッパー
#標準治具

共通仕様

本体 SKD61 焼入焼戻 HRC48～52
口金 SKD61
焼入焼戻
四三酸化鉄皮膜
HRC30～34(ボール側)
HRC48～52(セレーション側)
スプリング SUS302
サイドプレート SUS301
ボール スチール HRC60
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 4件中 1-4件

  • 表示件数

4件の型式

  • BK2-VT-SP・DK2-VT-SP

  • BK2-VT-P・DK2-VT-P

型式 L(mm) L1(mm) W
(mm)		 H
(mm)		 W1
(mm)		 S
(mm)		 H1
(mm)		 D
(mm)		 H2(mm) L1(mm) 適用ボルト クランプ力
(kN)		 許容締付
トルク
(N・m)		 質量
(g)
min. max. min. max. L max.時 L min.時 T溝使用時 ネジ穴使用時 T溝使用時 ネジ穴使用時
BK2-VT-SP 33 37 19.5 21.5 29 15 21 1 2.5 7.2 4 10 16 16 M8-20L M8-20L 13 20 64
BK2-VT-P 39 43 - - 29 15 21 1 2.5 7.2 4 10 16 16 M8-20L M8-20L 13 20 72
DK2-VT-SP 52 59 31 34.5 41 22 30 2 4 10.7 5 14 25 20 M12-30L M12-25L 25 90 212
DK2-VT-P 62 69 - - 41 22 30 2 4 10.7 5 14 25 20 M12-30L M12-25L 25 90 242

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
BK2-VT-SP BK2-VT-SP P 27,000 - 在庫品
BK2-VT-P BK2-VT-P P 36,000 - 在庫品
DK2-VT-SP DK2-VT-SP P 42,000 - 在庫品
DK2-VT-P DK2-VT-P P 51,000 - 在庫品
