ナチュラルサポーター｜ナチュラルサポーター BJ350

BJ350（ボールキャップスクリュー仕様）

  • BJ350（ボールキャップスクリュー仕様）

  • BJ350-C（ナールドナット仕様）

ワーク変形のない保持でビビリ、歪み防止

・独自のロック機構により高い保持力が得られます。
・RoHS指令適合製品です。

#クランプ＆ストッパー
#サポーター
#ナチュラルサポーター
#標準治具

共通仕様

本体 S45C 四三酸化鉄皮膜
シャフト SK93相当 焼入焼戻 四三酸化鉄皮膜

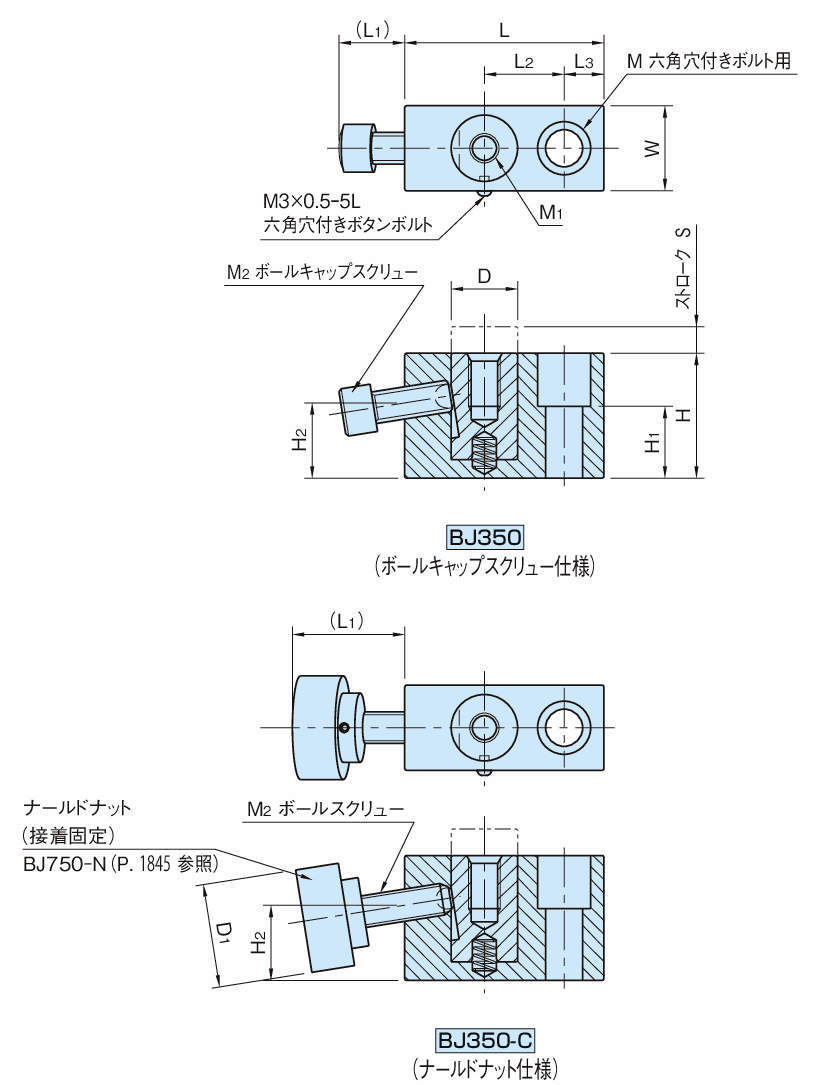

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 16件中 1-10件

  • 表示件数

16件の型式

  • BJ350

型式 仕様 L1
(mm)		 D1
(mm)		 M2 締付トルク
(N・m)		 保持力
(kN)		 持上力
(N)		 H
(mm)		 S
(mm)		 M1 D
(mm)		 L
(mm)		 W
(mm)		 M L2
(mm)		 L3
(mm)		 H1
(mm)		 H2
(mm)		 質量
(g)
BJ350-06001 ボールキャップスクリュー仕様 13 - M6×1-16L 7.5 4 0～6 29 6 M6×1 深さ10 12 38 19 M6 15 8 15 17.6 150
BJ350-08001 ボールキャップスクリュー仕様 16.5 - M8×1.25-20L 14 6 0～7 37 10 M8×1.25 深さ15 16 50 22 M8 20 10 20 21.6 285
BJ350-10001 ボールキャップスクリュー仕様 20 - M10×1.5-25L 18 7.5 1～11 42 10 M10×1.5 深さ15 19 65 25 M10 25 15 20 24.6 470
BJ350-12001 ボールキャップスクリュー仕様 25 - M12×1.75-30L 22 9 1～11 47 10 M12×1.75 深さ20 25 75 32 M12 30 15 27 28.3 790
BJ350-06002 ボールキャップスクリュー仕様 13 - M6×1-20L 7.5 4 0～6 29 6 M6×1 深さ10 12 38 19 M6 15 8 15 17.6 150
BJ350-08002 ボールキャップスクリュー仕様 16.5 - M8×1.25-20L 14 6 0～7 37 10 M8×1.25 深さ15 16 50 22 M8 20 10 20 21.6 285
BJ350-10002 ボールキャップスクリュー仕様 20 - M10×1.5-25L 18 7.5 1～11 42 10 M10×1.5 深さ15 19 65 25 M10 25 15 20 24.6 470
BJ350-12002 ボールキャップスクリュー仕様 25 - M12×1.75-30L 22 9 1～11 47 10 M12×1.75 深さ20 25 75 32 M12 30 15 27 28.3 790
BJ350-06001C ナールドナット仕様 22 24 M6×1 1 0.6 0～6 29 6 M6×1 深さ10 12 38 19 M6 15 8 15 17.6 180
BJ350-08001C ナールドナット仕様 25 30 M8×1.25 1.2 0.7 0～7 37 10 M8×1.25 深さ15 16 50 22 M8 20 10 20 21.6 340

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
BJ350-06001 BJ350-06001 P 8,600 在庫品 在庫品
BJ350-08001 BJ350-08001 P 9,100 在庫品 在庫品
BJ350-10001 BJ350-10001 P 12,100 在庫品 在庫品
BJ350-12001 BJ350-12001 P 14,200 在庫品 在庫品
BJ350-06002 BJ350-06002 P 12,000 - 在庫品
BJ350-08002 BJ350-08002 P 13,000 - 在庫品
BJ350-10002 BJ350-10002 P 16,000 - 在庫品
BJ350-12002 BJ350-12002 P 18,500 - 在庫品
BJ350-06001C BJ350-06001C P 10,800 在庫品 在庫品
BJ350-08001C BJ350-08001C P 11,500 - 在庫品
