ワークグリッパー｜ボールユニット（スクリュータイプ） TBU

セレーションタイプ

セレーションタイプ
フラットタイプ
樹脂タイプ

このページをプリント
CADをダウンロード
価格・納期を確認

多彩なグリッパーが効果を発揮。交換できるので治具メンテナンスも簡単です。

: #ワークグリッパー; #標準治具

共通仕様

本体	SCM440 焼入焼戻黒染め
ボール	TBU-12025-S～TBU-16050-S：SKH51 焼入焼戻黒染め HRC60 TBU-20030-S～TBU-24080-S：SUS440 TBU-12025-F～TBU-16050-F：SKH51 焼入焼戻黒染め HRC60 TBU-20030-F～TBU-24080-F：SUS440 TBU-12025-E～TBU-16050-E：ポリアセタールホワイト TBU-20030-E～TBU-24080-E：SUS440
チップ	TBU-12025-S～TBU-16050-S：SKH51 焼入焼戻黒染め HRC60 TBU-20030-S～TBU-24080-S：SKH51 焼入焼戻黒染め HRC62 TBU-12025-F～TBU-16050-F：SKH51 焼入焼戻黒染め HRC60 TBU-20030-F～TBU-24080-F：SNCM220 浸炭焼入黒染め HRC60 TBU-20030-E～TBU-24080-E：ポリアセタールホワイト

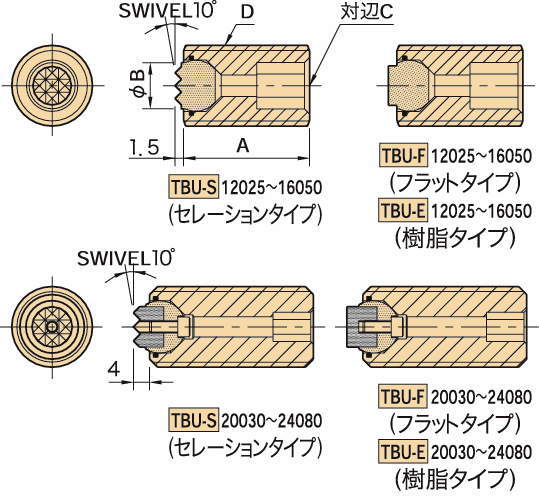

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

33件中 21-30件
表示件数

仕様
価格・納期

33件の型式

型式	タイプ	A	B	C	D	クランプ力 (N)	質量 (g)


TBU-24040-F	フラットタイプ	40	12	10	M24×3	24500	113
TBU-24080-F	フラットタイプ	80	12	10	M24×3	24500	210
TBU-12025-E	樹脂タイプ	25	6	6	M12×1.75	5300	13
TBU-12035-E	樹脂タイプ	35	6	6	M12×1.75	5300	19
TBU-12050-E	樹脂タイプ	50	6	6	M12×1.75	5300	28
TBU-16025-E	樹脂タイプ	25	8.5	8	M16×2	10900	26
TBU-16035-E	樹脂タイプ	35	8.5	8	M16×2	10900	39
TBU-16050-E	樹脂タイプ	50	8.5	8	M16×2	10900	58
TBU-20030-E	樹脂タイプ	30	10	10	M20×2.5	17800	57
TBU-20050-E	樹脂タイプ	50	10	10	M20×2.5	17400	90

・TBU-20030以上のチップの出寸法は4mmになります。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
TBU-24040-F	TBU-24040-F	P	17,100	-	在庫品
TBU-24080-F	TBU-24080-F	P	17,100	-	在庫品
TBU-12025-E	TBU-12025-E	P	7,800	-	在庫品
TBU-12035-E	TBU-12035-E	P	7,800	-	在庫品
TBU-12050-E	TBU-12050-E	P	7,800	-	在庫品
TBU-16025-E	TBU-16025-E	P	8,700	-	在庫品
TBU-16035-E	TBU-16035-E	P	8,700	-	在庫品
TBU-16050-E	TBU-16050-E	P	8,700	-	在庫品
TBU-20030-E	TBU-20030-E	P	11,800	-	在庫品
TBU-20050-E	TBU-20050-E	P	12,400	-	在庫品
