プランジャー｜インデックスプランジャー（ショートタイプ） NDXNS

XNS(スチール製、シングルナット)

XNS(スチール製、シングルナット)

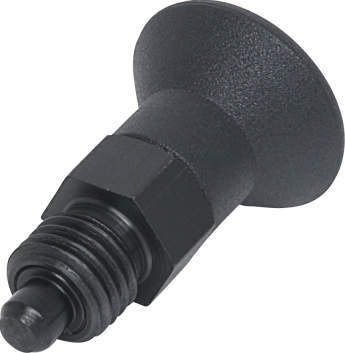

NDXNS(スチール製、シングルナット)

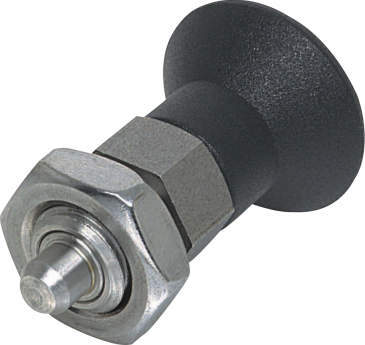

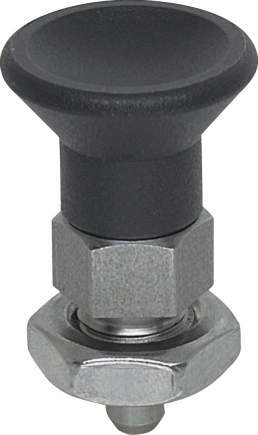

NDXNS-AM-SUS(SUS製、シングルナット)
NDXNS-AM-SUS(SUS製、シングルナット)

このページをプリント
CADをダウンロード
価格・納期を確認

・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・ネジ部に逃げ加工を施してあります。
・RoHS指令適合製品です。

: #RoHS; #インデックスプランジャー; #プランジャー; #位置決め

共通仕様

本体	NDXNS：SUM22L 四三酸化鉄皮膜 NDXNS-SUS：SUS303
ノブ	ポリアミドつや消しブラック
コイルばね	SUS302WPA
ノーズ	NDXNS：SUM22L HRC58～62 NDXNS-SUS：：SUS303
耐熱温度	80℃

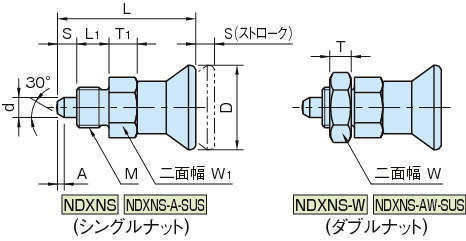

寸法図
動画
カタログ・チラシ
CAD

NDXNS

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

22件中 1-10件
表示件数

仕様
価格・納期

22件の型式

型式	形式	タイプ	ナット	材質			サイズ	d (-0.02/-0.04)	S	M	L₁	A	D	L	W₁	T₁	W	T	荷重 (N) 最小～最大	質量 (g)	許容せん断力 (N)
				本体	ノブ	ノーズ
				本体	ノブ	ノーズ
NDXNS6	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	6	3	3.5	M6×0.75	6	0.8	14	25.5	8	5	-	-	4～10	3.9	212
NDXNS8	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	8	4	4	M8×1	6	1	18	29.5	10	6	-	-	6～12	8	337
NDXNS10	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	10	5	5	M10×1	8	1.3	21	34.5	13	7	-	-	5～12	15	589
NDXNS12	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	12	6	6	M12×1.5	10	1.8	25	41.7	14	8	-	-	6～14	23	848
NDXNS16	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	16	8	8	M16×1.5	12	2.3	33	54	19	10	-	-	14～28	53	1507
NDXNS20	NDXNS	ノーズロック無し	シングルナット	スチール製	エンプラ製	スチール製	20	10	10	M20×1.5	15	2.8	33	61	22	12	-	-	15～32	84	2355
NDXNS8W	NDXNS	ノーズロック無し	ダブルナット	スチール製	エンプラ製	スチール製	8	4	4	M8×1	6	1	18	29.5	10	6	13	4	6～12	10	337
NDXNS10W	NDXNS	ノーズロック無し	ダブルナット	スチール製	エンプラ製	スチール製	10	5	5	M10×1	8	1.3	21	34.5	13	7	17	5	5～12	21	589
NDXNS12W	NDXNS	ノーズロック無し	ダブルナット	スチール製	エンプラ製	スチール製	12	6	6	M12×1.5	10	1.8	25	41.7	14	8	19	6	6～14	32	848
NDXNS16W	NDXNS	ノーズロック無し	ダブルナット	スチール製	エンプラ製	スチール製	16	8	8	M16×1.5	12	2.3	33	54	19	10	24	8	14～28	71	1507

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
NDXNS6	NDXNS6	P	2,600	-	在庫品
NDXNS8	NDXNS8	P	2,600	-	在庫品
NDXNS10	NDXNS10	P	1,880	-	在庫品
NDXNS12	NDXNS12	P	2,100	-	在庫品
NDXNS16	NDXNS16	P	2,700	-	在庫品
NDXNS20	NDXNS20	P	3,900	-	在庫品
NDXNS8W	NDXNS8W	P	2,600	-	在庫品
NDXNS10W	NDXNS10W	P	1,960	-	在庫品
NDXNS12W	NDXNS12W	P	2,200	-	在庫品
NDXNS16W	NDXNS16W	P	2,800	-	在庫品
