・ストロークが大きくテンション力が強力です。
・別売ブラケット（AST-1）で取付方向が変更できます。
・テンション方向を逆で使用しますと破損の恐れがあります。
・RoHS指令適合製品です。
| ベース | SAT65：スチール（SPCC） SAT100：スチール（SPHC） |
|---|---|
| スライドブロック | SS400 四三酸化鉄被膜 |
| シャフト | S45C クロムメッキ |
| 調整ボルト | SCM435 四三酸化鉄被膜 |
2件の型式

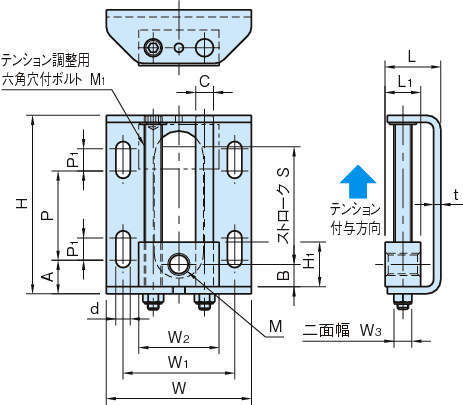

| 型式 | M | S | B | W | H | L | t | d | P1 | P | A | W1 | M1 | W3 | W2 | H1 | L1 | C |
許容荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SAT65 | M10×1.5 | 52 | 10 | 65 | 80 | 25 | 3.2 | 6.5 | 10 | 40 | 15 | 50 | M8×1.25 | 8 | 36 | 20 | 16 | 8 | 340 | 260 |
| SAT100 | M20×2.5 | 70 | 20 | 100 | 120 | 35 | 4.5 | 9 | 15 | 65 | 20 | 80 | M12×1.75 | 13 | 60 | 40 | 25 | 12 | 880 | 940 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SAT65 | SAT65 | P | 9,900 | 在庫品 | 在庫品 |
| SAT100 | SAT100 | P | 13,700 | 在庫品 | 在庫品 |
