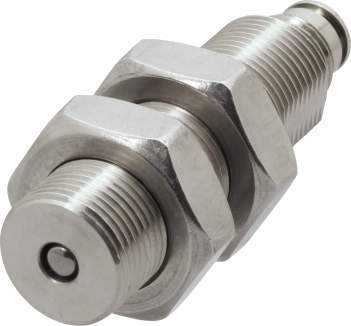

プランジャー｜インデックスプランジャー（エア作動） ASDX

スチール製

  • スチール製

  • スチール製

  • SUS製

  • SUS製

・エアを供給するとノーズが飛び出し、エアを抜くと内蔵スプリングによってノーズが引っ込む、エア操作のインデックスプランジャーです。

・ エアドライヤやエアフィルタによりドレンやゴミを取り除き、清浄な空気を使用してください。
・ 圧縮空気中に不純物が含まれていると作動不良の原因となります。
・ 潤滑のため、ルブリケータのご利用をお勧めします。

#プランジャー
#位置決め

共通仕様

本体 ASDX-W：SUM22L、四三酸化鉄皮膜
ASDX-W-SUS：SUS303
ノーズ ASDX-W：SUM22L、四三酸化鉄皮膜(HV670～780)
ASDX-W-SUS：SUS420（HRC48～52）
使用温度 max.80℃ min.-20℃

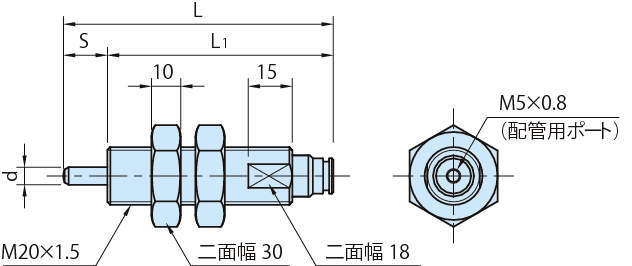

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • ASDX-W

  • 破壊荷重

型式 シリーズ 材質 d
(-0.02/-0.04)		 S
(0/-0.1)		 L1 L 使用圧
(MPa)		 ピストン力
(N)		 スプリング
反力
(N)		 重量
(g)
ASDX20W-610 ASDX-W スチール製 6 10 70 80 0.2～0.6 35.1 8 190
ASDX20W-615 ASDX-W スチール製 6 10 77 92 0.2～0.6 32.9 8.9 195
ASDX20W-810 ASDX-W スチール製 8 15 67 77 0.2～0.6 35.3 8.4 185
ASDX20W-815 ASDX-W スチール製 8 15 74 89 0.2～0.6 33.1 8.4 190
ASDX20W-610-SUS ASDX-W-SUS SUS製 6 10 70 80 0.2～0.6 35.1 8 190
ASDX20W-615-SUS ASDX-W-SUS SUS製 6 10 77 92 0.2～0.6 32.9 8.9 195
ASDX20W-810-SUS ASDX-W-SUS SUS製 8 15 67 77 0.2～0.6 35.3 8.4 185
ASDX20W-815-SUS ASDX-W-SUS SUS製 8 15 74 89 0.2～0.6 33.1 8.4 190

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ASDX20W-610 ASDX20W-610 P 18,500 - 在庫品
ASDX20W-615 ASDX20W-615 P 18,500 - 在庫品
ASDX20W-810 ASDX20W-810 P 18,900 - 在庫品
ASDX20W-815 ASDX20W-815 P 18,900 - 在庫品
ASDX20W-610-SUS ASDX20W-610-SUS P 20,300 - 在庫品
ASDX20W-615-SUS ASDX20W-615-SUS P 20,300 - 在庫品
ASDX20W-810-SUS ASDX20W-810-SUS P 21,000 在庫品 在庫品
ASDX20W-815-SUS ASDX20W-815-SUS P 21,000 在庫品 在庫品
