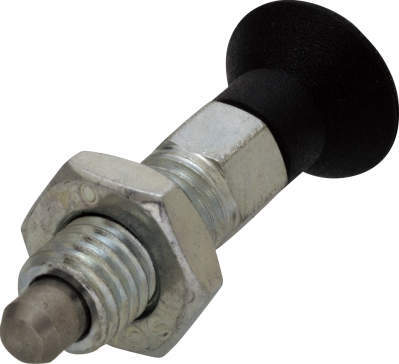

プランジャー｜インデックスプランジャー NDXC

NDXC-AW

  • NDXC-AW

  • NDXC-AW

  • NDXC-AW-SUS

  • NDXC-AW-SUS

・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。

・取付ける板の厚みによって、KSRスペーサーリングをご利用できます。

・インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください

#インデックスプランジャー
#プランジャー
#位置決め

共通仕様

本体 NDXC-AW：SUM22L、亜鉛三価クロメート
NDXC-AW-SUS：SUS303
ノブ ポリアミド、つや消しブラック
コイルバネ SUS302WPA
ノーズ SUS303
耐熱温度 80℃

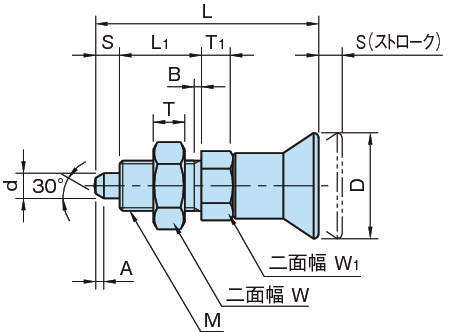

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 10件中 1-10件

  • 表示件数

10件の型式

  • NDXC-AW

型式 シリーズ ナット 材質 d
(h9)		 S M
(並目)		 L1 A D L W1 T1 W T B 荷重
(N)
最小～最大		 最大締付
トルク
(N･m)		 質量
(g)		 許容
せん断力
(N)
本体 ノブ ノーズ
NDXC6-3AW NDXC-AW ダブルナット スチール製 エンプラ製 スチール製 3 3.5 M6×1 12 0.8 14 31.5 6 5 10 3 2 4～10 2 5.5 212
NDXC6-4AW NDXC-AW ダブルナット スチール製 エンプラ製 スチール製 4 4 M6×1 15 1 14 36 6 6 10 3 2 6～12 2 6 377
NDXC8-5AW NDXC-AW ダブルナット スチール製 エンプラ製 スチール製 5 5 M8×1.25 17 1.3 14 40 8 7 13 4 2 6～12 7 12 589
NDXC10-6AW NDXC-AW ダブルナット スチール製 エンプラ製 スチール製 6 6 M10×1.5 20 1.8 18 47.5 10 8 17 5 3 8～15 15 23 848
NDXC12-8AW NDXC-AW ダブルナット スチール製 エンプラ製 スチール製 8 8 M12×1.75 26 2.3 25 61.7 12 10 19 6 3 8～19 20 42 1507
NDXC6-3AW-SUS NDXC-AW-SUS ダブルナット SUS製 エンプラ製 SUS製 3 3.5 M6×1 12 0.8 14 31.5 6 5 10 3 2 4～10 2 5.5 212
NDXC6-4AW-SUS NDXC-AW-SUS ダブルナット SUS製 エンプラ製 SUS製 4 4 M6×1 15 1 14 36 6 6 10 3 2 6～12 2 6 377
NDXC8-5AW-SUS NDXC-AW-SUS ダブルナット SUS製 エンプラ製 SUS製 5 5 M8×1.25 17 1.3 14 40 8 7 13 4 2 6～12 7 12 589
NDXC10-6AW-SUS NDXC-AW-SUS ダブルナット SUS製 エンプラ製 SUS製 6 6 M10×1.5 20 1.8 18 47.5 10 8 17 5 3 8～15 15 23 848
NDXC12-8AW-SUS NDXC-AW-SUS ダブルナット SUS製 エンプラ製 SUS製 8 8 M12×1.75 26 2.3 25 61.7 12 10 19 6 3 8～19 20 42 1507

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NDXC6-3AW NDXC6-3AW P 1,100 - 在庫品
NDXC6-4AW NDXC6-4AW P 1,110 - 在庫品
NDXC8-5AW NDXC8-5AW P 1,260 - 在庫品
NDXC10-6AW NDXC10-6AW P 1,360 - 在庫品
NDXC12-8AW NDXC12-8AW P 1,600 - 在庫品
NDXC6-3AW-SUS NDXC6-3AW-SUS P 1,670 - 在庫品
NDXC6-4AW-SUS NDXC6-4AW-SUS P 1,680 - 在庫品
NDXC8-5AW-SUS NDXC8-5AW-SUS P 1,900 - 在庫品
NDXC10-6AW-SUS NDXC10-6AW-SUS P 2,100 - 在庫品
NDXC12-8AW-SUS NDXC12-8AW-SUS P 2,500 - 在庫品
