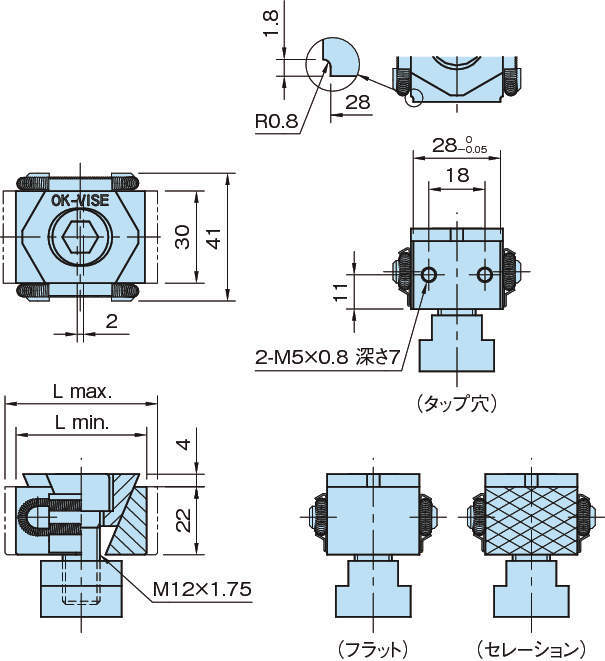

MR-C-DF(フラット)
-
![]()
MR-C-DF(フラット)
-
![]()
MR-C-DS(セレーション)
-
![]()
MR-C-DT(タップ穴)
-
![]()
MR-C-DTF(タップ穴+フラット)
OKバイスから生まれた新しいコンセプトのクランプシステム
・マルチレール用のクランプモジュールです。
・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得ることができます。
・締付け後は、両口金の反力が一体となりV型クサビにかかる為、口金が肉薄にもかかわらず強度と耐久力を維持することができます。
【OKバイスレールシステム特長】
・OKバイスから生まれた新しいコンセプトのクランプシステム。
・OKバイスとは、クサビの倍力作用により、強い締め付け力を発揮するクランプ部品です
■マルチレール
・ベース上にクランプ・ストッパー等を配置することで、様々なワークに対応できるクランプシステム
・豊富なアプリケーションからワークに合わせた最適なクランプ方法をお選びいただけます。
共通仕様
| 本体 | SKD61、焼入焼戻、HRC48～52 |
|---|---|
| 口金 | SKD61、焼入焼戻、四三酸化鉄皮膜、 HRC48～52(タップ穴仕様はHRC30～34) |
| スプリング | SUS302 |
| サイドプレート | SUS301 |
| Tナット、ボルト | スチール、四三酸化鉄皮膜 |
