QLSWC（スプリングタイプ）
QLSWC（スプリングタイプ）
クランプ完了がクリック感で分かります
【工具不要のレバー操作クランプ】
・ワンタッチクランプは、工具を必要としない、レバー操作でクランプ・アンクランプが可能なクランプです。
・工具レスにより着脱の操作時間を大幅に削減。特に、ワーク着脱が頻繁に発生する作業で威力を発揮し、段取り時間も大幅に削減。
・作業性・生産性の向上に貢献します。
| ボディ | S45C 焼入焼戻 無電解ニッケルメッキ |
|---|---|
| フック | SCM440 焼入焼戻 無電解ニッケルメッキ |
| カムシャフト | SKS3 焼入焼戻 無電解ニッケルメッキ |
| 調整ボルト | 黄銅（カドミウム低減材） |
| レバー | ポリアミド（ガラス繊維強化） オレンジ |
6件の型式
QLSWC

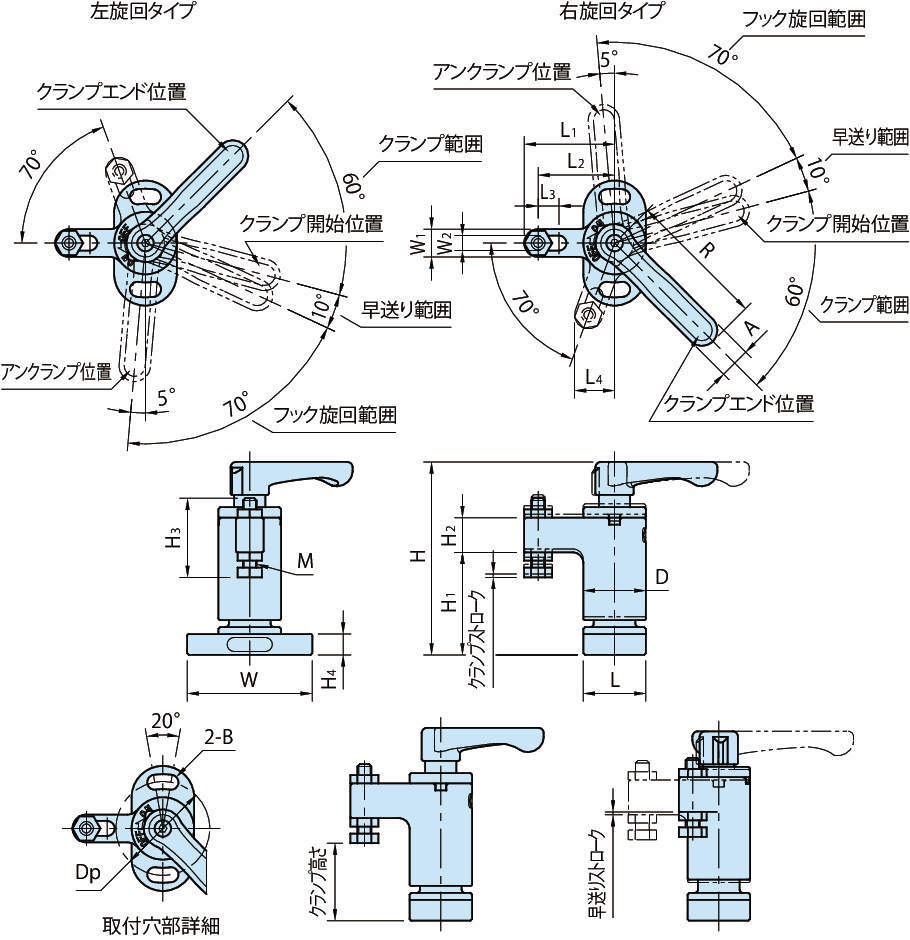

| 型式 | 旋回方向 | クランプ高さ |
クランプ ストローク |
早送り ストローク |
L2 | L3 | L4 | W | L | H4 | B | Dp | H | D | W1 | W2 | H2 | H1 | M | H3 | R | A |
クランプ力 (N) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min.時 | max.時 | ||||||||||||||||||||||||
| QLSWC18R-18 | 右 | 19.5(19～20) | 24.5(24～25) | 1 | 0.8 | 22 | 26 | 11.5 | 36 | 18 | 6 | 4.3 | 27 | 55 | 18 | 8 | 4.3 | 10 | 30 | M4×0.7 | 22.8 | 40 | 9 | 180(150～210) | 100 |
| QLSWC18L-18 | 左 | 19.5(19～20) | 24.5(24～25) | 1 | 0.8 | 22 | 26 | 11.5 | 36 | 18 | 6 | 4.3 | 27 | 55 | 18 | 8 | 4.3 | 10 | 30 | M4×0.7 | 22.8 | 40 | 9 | 180(150～210) | 100 |
| QLSWC23R-32 | 右 | 29(28.3～29.7) | 33(32.3～33.7) | 1.4 | 1.1 | 30 | 35 | 15.3 | 45 | 23 | 8 | 5.3 | 34 | 72 | 23 | 10 | 5.3 | 14 | 40 | M5×0.8 | 28.5 | 50 | 11 | 320(250～390) | 210 |
| QLSWC23L-32 | 左 | 29(28.3～29.7) | 33(32.3～33.7) | 1.4 | 1.1 | 30 | 35 | 15.3 | 45 | 23 | 8 | 5.3 | 34 | 72 | 23 | 10 | 5.3 | 14 | 40 | M5×0.8 | 28.5 | 50 | 11 | 320(250～390) | 210 |
| QLSWC30R-55 | 右 | 32.5(31.7～33.2) | 39(38.2～39.7) | 1.5 | 1.4 | 37 | 45 | 20.7 | 65 | 30 | 12 | 8.4 | 48 | 92 | 30 | 16 | 8.4 | 18 | 50 | M8×1.25 | 40.5 | 63 | 13 | 550(450～650) | 500 |
| QLSWC30L-55 | 左 | 32.5(31.7～33.2) | 39(38.2～39.7) | 1.5 | 1.4 | 37 | 45 | 20.7 | 65 | 30 | 12 | 8.4 | 48 | 92 | 30 | 16 | 8.4 | 18 | 5 | M8×1.25 | 40.5 | 63 | 13 | 550(450～650) | 500 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QLSWC18R-18 | QLSWC18R-18 | P | 16,900 | - | 在庫品 |
| QLSWC18L-18 | QLSWC18L-18 | P | 16,900 | - | 在庫品 |
| QLSWC23R-32 | QLSWC23R-32 | P | 19,700 | - | 在庫品 |
| QLSWC23L-32 | QLSWC23L-32 | P | 19,700 | - | 在庫品 |
| QLSWC30R-55 | QLSWC30R-55 | P | 24,800 | - | 在庫品 |
| QLSWC30L-55 | QLSWC30L-55 | P | 24,800 | - | 在庫品 |
