・下方向への確実なクランプができます。
・アンクランプ時にはOリングにてクランプ先端は浮き上がります。
・RoHS指令適合製品です。
共通仕様
| 本体 | S17C 浸炭焼入 研磨仕上 黒染め HRC40～45 |
|---|---|
| クランプジョー | S17C 浸炭焼入 黒染め HRC40～45 |
| ボルト | SCM440 黒染め HRC38～45 |
| 付属品 | 六角穴付きボルト 2本 |
イマオコーポレーション

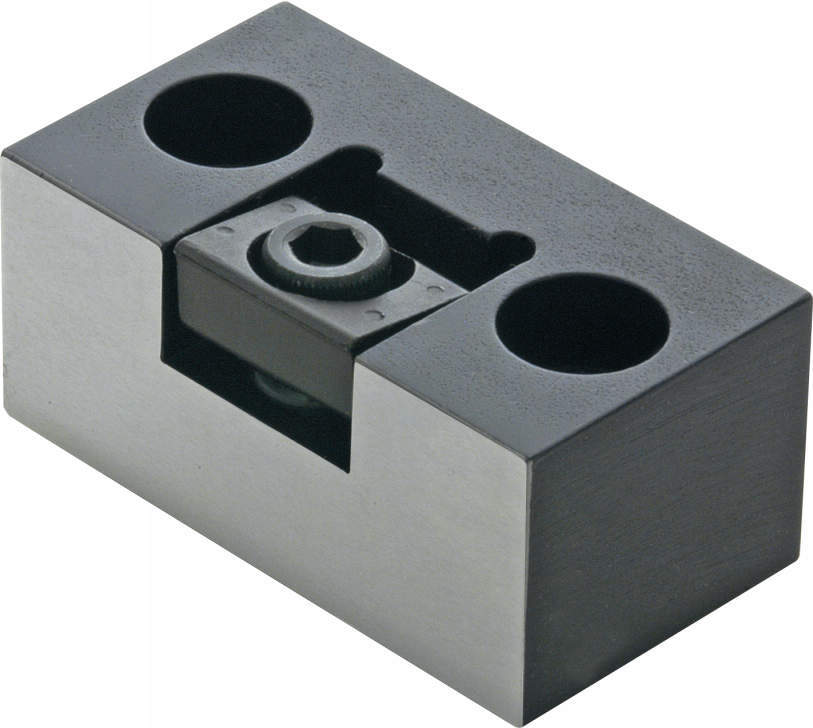

クランプ＆ストッパー｜スロットサイドクランプ MBSCS
詳細仕様
2件の型式

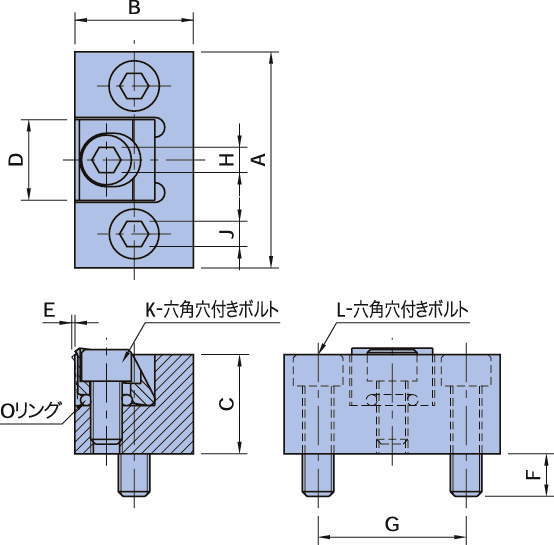

| 型式 | A | B | C | D | E | F | G | H | J | K | L |
クランプ力 (N) |
許容締付 トルク (N・m) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBSCS-M08 | 57.1 | 31.2 | 25.1 | 19.1 | 0.61 | 13.7 | 38.1 | 5 | 6 | M6×1-16L | M8×1.25-30L | 16000 | 19.5 | 336 |
| MBSCS-M10 | 68.6 | 37.6 | 31.5 | 25.4 | 1.27 | 13.7 | 47 | 8 | 8 | M10×1.5-20L | M10×1.5-35L | 26000 | 40.5 | 510 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MBSCS-M08 | MBSCS-M08 | P | 19,400 | - | 在庫品 |
| MBSCS-M10 | MBSCS-M10 | P | 29,000 | - | 在庫品 |
