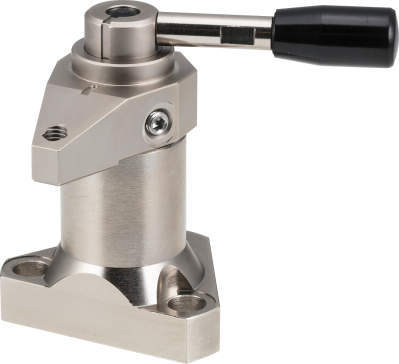

ワンタッチクランプ|スイングクランプ(クサビロックタイプ) QLSWW

QLSWW

  • QLSWW

・一定のクランプ力でカチッと作業完了
・フック旋回後さらにレバーを回すとフックが沈みます。フックがワークに当たると、スプリングが圧縮すると同時にクサビがボールを押し出し、ワークをクランプします。
・クサビとスプリングの組み合わせにより、常に一定の力でクランプできます。


【工具不要のレバー操作クランプ】
・ワンタッチクランプは、工具を必要としない、レバー操作でクランプ・アンクランプが可能なクランプです。
・工具レスにより着脱の操作時間を大幅に削減。特に、ワーク着脱が頻繁に発生する作業で威力を発揮し、段取り時間も大幅に削減。
・作業性・生産性の向上に貢献します。

#RoHS
#ワンタッチクランプ
#標準治具
#段取り替え

共通仕様

本体、レバー S45C
無電解ニッケルメッキ
シリンダ SCM440
無電解ニッケルメッキ
フック S45C
焼入焼戻
無電解ニッケルメッキ
カムシャフト SCM415
浸炭焼入
無電解ニッケルメッキ
グリップ フェノール樹脂
ブラック

CADメーカーTOP

詳細仕様

  • 2件中 1-2件

  • 表示件数

2件の型式

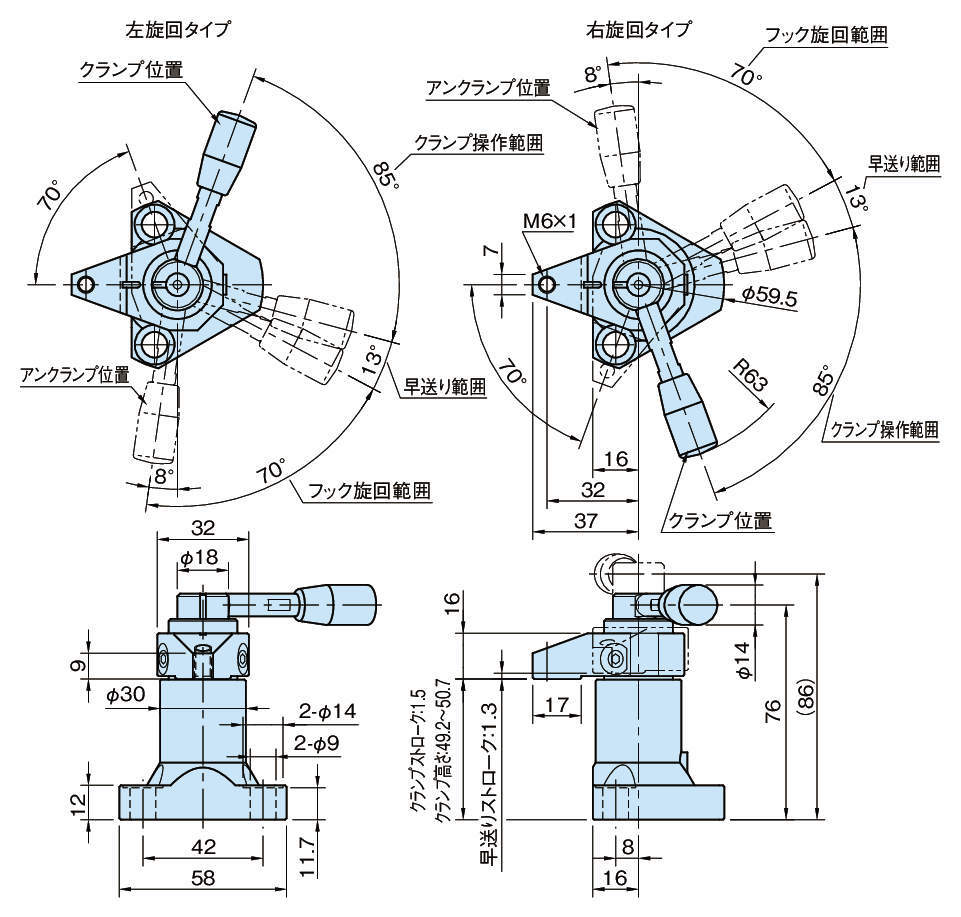

型式 旋回方向 レバー荷重
(N)
クランプ力
(kN)
質量
(g)
QLSWW30R-100 80 1(0.5~1.5) 480
QLSWW30L-100 80 1(0.5~1.5) 480

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
QLSWW30R-100 QLSWW30R-100 P 42,000 - 在庫品
QLSWW30L-100 QLSWW30L-100 P 42,000 - 在庫品
