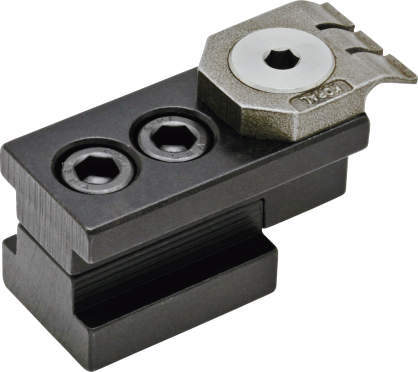

ストッパー
ストッパー

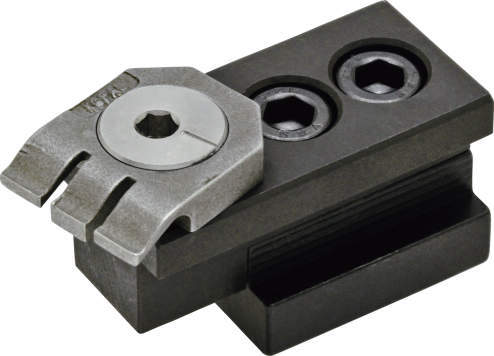

クランプ
・T溝に取付けて使用するクランプとストッパーのセットです。
・偏心カムにより1/4回転で迅速に強力なクランプができます。
・3つに分かれた先端チップは特殊形状となっており、両サイド部でワークを押し下げ、中央部がストッパーもしくは強力クランプとなり、ワークの浮き上がりを防止します。
| Tナット部 | スチール、四三酸化鉄皮膜 |
|---|---|
| 本体、止め輪 | バネ鋼 |
| 偏心カム、取付ボルト | SNCM625 |
5件の型式
KPHCT

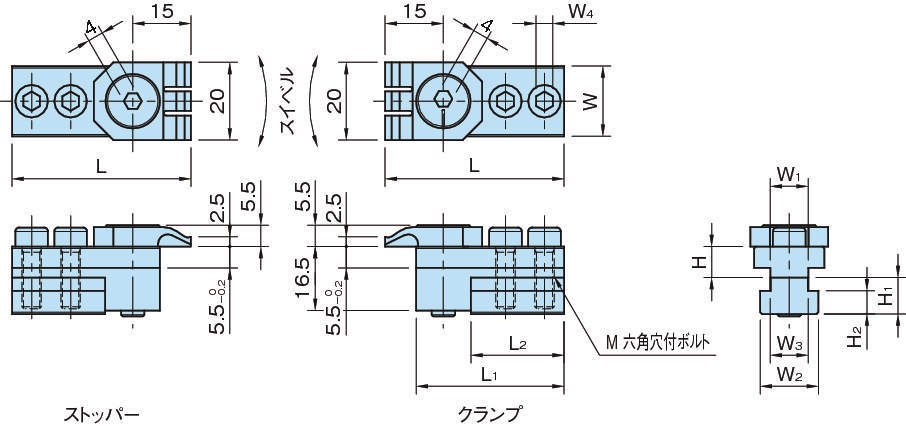

| 型式 | T溝 | W | L | L1 | W3 | W2 | H1 | H2 | L2 | W1 | H | M | W4 |
六角穴付 ボルト 本数 |
クランプ力 (kN) |
許容締付 トルク (N･m) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KPHCT10 | 10用 | 18 | 46 | 38 | 9.6 | 15 | 9.4 | 6 | 24 | 9.8 | 8 | M5×0.8-20L | 4 | 4 | 4 | 9 | 170 |
| KPHCT12 | 12用 | 18 | 48 | 40 | 11.6 | 18 | 12 | 7 | 26 | 11.8 | 10.5 | M5×0.8-16L | 4 | 4 | 4 | 9 | 208 |
| KPHCT14 | 14用 | 22 | 52 | 44 | 13.8 | 22 | 14 | 8 | 30 | 13.8 | 10.6 | M6×1-20L | 5 | 4 | 4 | 9 | 288 |
| KPHCT16 | 16用 | 25 | 48 | 40 | 15.7 | 25 | 16 | 10 | 22 | 15.8 | 13.5 | M8×1.25-20L | 6 | 2 | 4 | 9 | 312 |
| KPHCT18 | 18用 | 25 | 48 | 40 | 15.7 | 25 | 16 | 10 | 22 | 17.8 | 13.6 | M8×1.25-25L | 6 | 2 | 4 | 9 | 328 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPHCT10 | KPHCT10 | P | 76,000 | - | 在庫品 |
| KPHCT12 | KPHCT12 | P | 76,000 | - | 在庫品 |
| KPHCT14 | KPHCT14 | P | 86,000 | - | 在庫品 |
| KPHCT16 | KPHCT16 | P | 87,000 | - | 在庫品 |
| KPHCT18 | KPHCT18 | P | 88,000 | - | 在庫品 |
