QLSCL-NR
-
![]()
QLSCL-NR
共通仕様
| 本体 | S45C、四三酸化鉄皮膜 |
|---|---|
| クランパー、カム | SCM440、焼入焼戻、四三酸化鉄皮膜 |
イマオコーポレーション

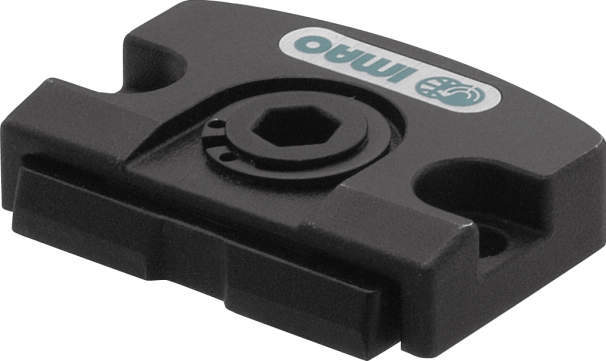

クランプ＆ストッパー｜薄型カムサイドクランプ QLSCL-NR
詳細仕様
2件の型式
-
QLSCL-NR

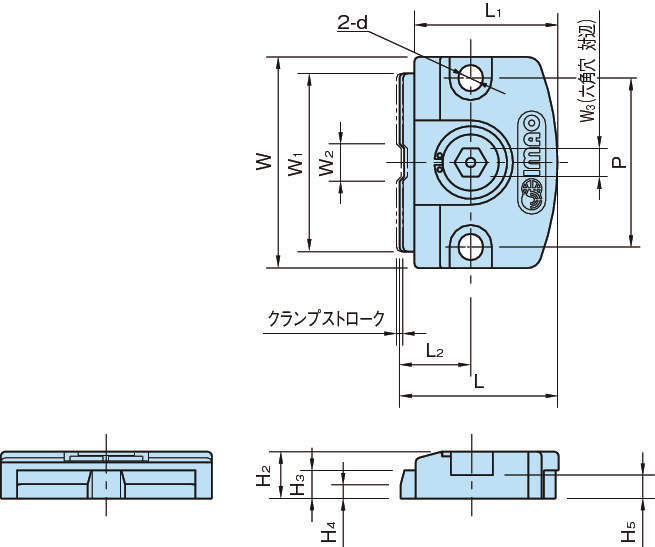

| 型式 | W1 | W2 | H3 | H4 | L2 | W | L | H1 | d | P | H5 | L1 | W3 | クランプ機構 |
許容締付トルク (N・m) |
クランプ力 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLSCL10NR | 38 | 8 | 6 | 3 | 15 | 45 | 33.5 | 10 | 5.2 | 36 | 5 | 30.5 | 6 | スパイラルカム角度4° | 10 | 4 | 85 |
| QLSCL15NR | 60 | 12 | 9 | 5 | 22 | 70 | 50 | 15 | 8.2 | 55 | 7 | 46 | 10 | スパイラルカム角度4° | 27 | 6 | 290 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QLSCL10NR | QLSCL10NR | P | 11,400 | 在庫品 | 在庫品 |
| QLSCL15NR | QLSCL15NR | P | 13,400 | - | 在庫品 |
