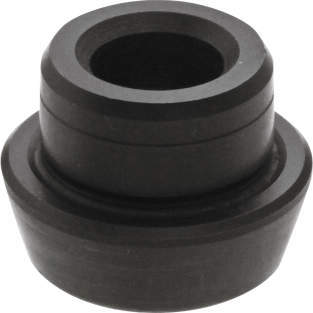

CP720
CP720
・プレートを下ろすとテーパー部がはめ合います。
・更にプレートを下ろすと可動式テーパーブッシュが沈み込み、プレート面が密着します。
【フレックスロケーター特長】
・テーパーと着座面の二面拘束により「高精度な位置決め」と「簡単な交換作業」を両立します。
・シンプルで安価に位置決めできるボルト固定タイプ
| 本体 | SCM440、塩浴軟窒化処理 |
|---|
3件の型式
CP720

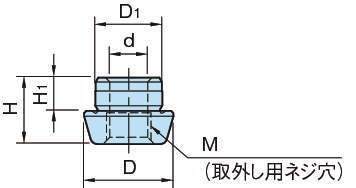

| 型式 |
D1 (p6) |
H1 | D | H | M | d |
質量 (g) |
適用 テーパーブッシュ |
|---|---|---|---|---|---|---|---|---|
| CP721-12025 | 12 | 4.5 | 15 | 10 | M10×1.5深さ3.5 | 8.5 | 6 | CP726-12025 |
| CP721-15032 | 15 | 7.5 | 20 | 15 | M12×1.75深さ4.5 | 10.2 | 16 | CP726-15032 |
| CP721-20045 | 20 | 10 | 30 | 20 | M16×2深さ5.5 | 14 | 47 | CP726-20045 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP721-12025 | CP721-12025 | P | 1,990 | - | 在庫品 |
| CP721-15032 | CP721-15032 | P | 2,400 | - | 在庫品 |
| CP721-20045 | CP721-20045 | P | 4,000 | - | 在庫品 |
