フレックスロケーター｜エアフレックスロケーター 重荷重タイプ AMWFH-WP

多用途対応。プレート交換。外形、内形クランプ

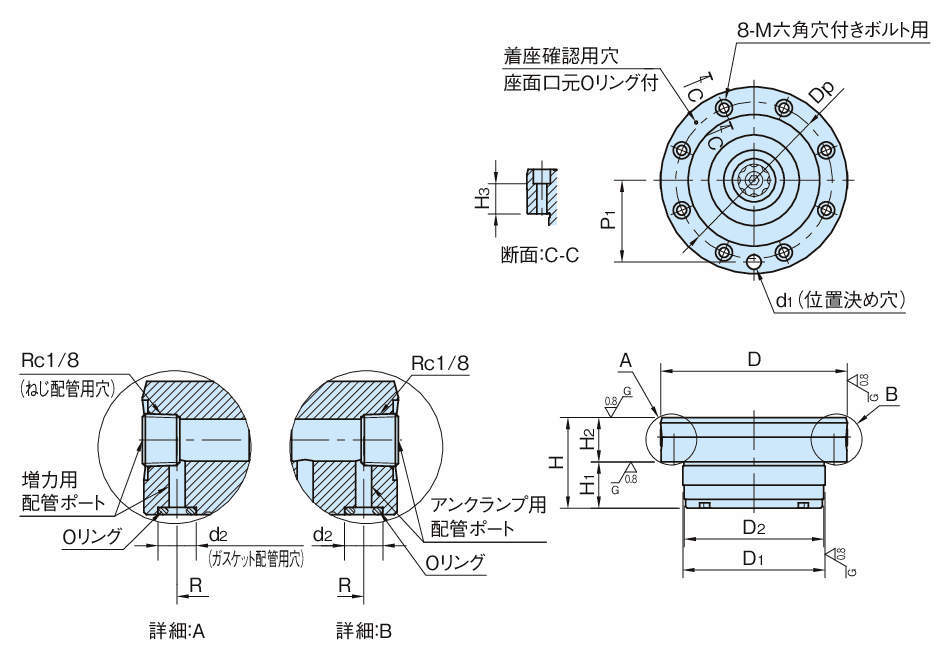

■内部構造と位置決め構造
・本製品はスプリングクランプ仕様です。
・アンクランプ用ポートにエアを供給するとアンクランプし、エアを排出するとスプリングでクランプします。
・スプリングクランプ後に増力ポートにエアを供給するとクランプ力を増力することができます。
・ねじ配管または、ガスケット配管で使用していただけます。
・治具プレート、MCプレートへの取付けに最適です。

＜注意事項＞
・スプリングクランプ時は、増力用配管ポートは呼吸穴となりますので塞がないでください。また、必要に応じてフィルターを取付けてください。
・エアによる着座確認を行う場合のみ、ベースプレート内にガスケット配管を設けてください。なお、着座確認用スイッチ等はお客様にて別途ご用意ください。
・エアドライヤやエアフィルタによりドレンやゴミを取り除き、清浄な空気を使用してください。
・圧縮空気中に不純物が含まれていると作動不良の原因となります。
