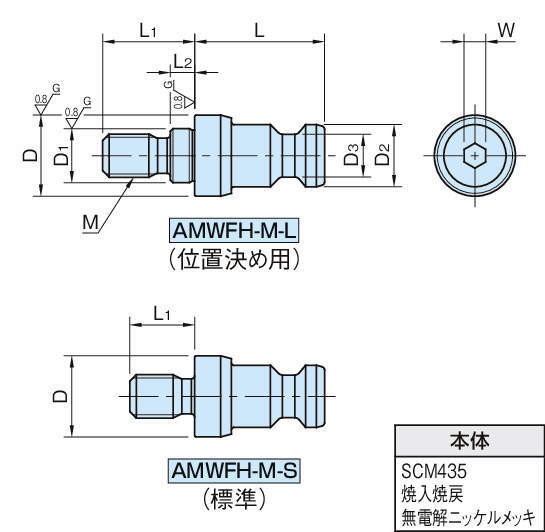

AMWFH-M-L

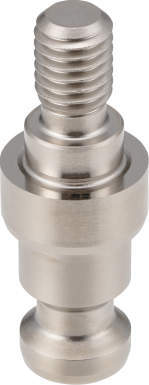

AMWFH-M-L

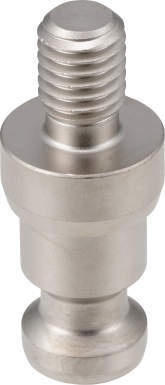

AMWFH-M-S
・位置決めが必要な場合は、クランプボルト（位置決め用）をご使用ください。
・3箇所以上でクランプする場合は、2箇所をクランプボルト（位置決め用）とし、それ以外はクランプボルト（標準）をご使用ください。
| 本体 | SCM435 焼入焼戻 無電解ニッケルメッキ |
|---|
4件の型式
AMWFH-M
| 型式 | タイプ | M |
D1 (g6) (mm) |
L2 (mm) |
L1 (mm) |
D (f7) (mm) |
D (-0.2/-0.4) (mm) |
L (mm) |
D2 (mm) |
D3 (mm) |
W (mm) |
質量 (g) |
適用エアフレックスロケーター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMWFH49-M6L | 位置決め用 | M6×1 | 8 | 3.5 | 13 | 13 | - | 21 | 9.5 | 5.9 | 3 | 15 | AMWFH49-S |
| AMWFH64-M8L | 位置決め用 | M8×1.25 | 10 | 4.5 | 17 | 15 | - | 24 | 11.5 | 7.9 | 4 | 28 | AMWFH64-S |
| AMWFH49-M6S | 標準 | M6×1 | - | - | 9 | - | 13 | 21 | 9.5 | 5.9 | 3 | 14 | AMWFH49-S |
| AMWFH64-M8S | 標準 | M8×1.25 | - | - | 12 | - | 15 | 24 | 11.5 | 7.9 | 4 | 25 | AMWFH64-S |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AMWFH49-M6L | AMWFH49-M6L | P | 6,300 | - | 在庫品 |
| AMWFH64-M8L | AMWFH64-M8L | P | 6,900 | - | 在庫品 |
| AMWFH49-M6S | AMWFH49-M6S | P | 3,000 | - | 在庫品 |
| AMWFH64-M8S | AMWFH64-M8S | P | 3,400 | - | 在庫品 |
