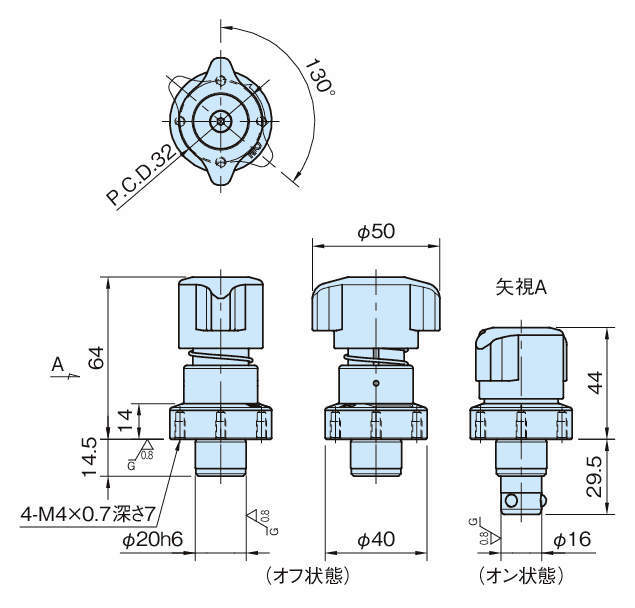

CP740(オフ状態)
-
![]()
CP740(オフ状態)
-
![]()
CP740(オン状態)

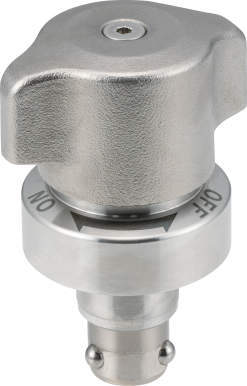

シャフト格納タイプ。プレートを滑らせアプローチ可能
・プレートを滑らせアプローチ可能なクランプシャフト格納タイプ
・アンクランプ時にシャフトが本体内部に格納されるため、ベースプレートとの干渉がありません。
・クサビにより、ボールが押し出されてブッシュ内側のテーパー面にあたり、サブプレートが引き込まれます。クサビとスプリングAの組み合わせにより、常に一定の力でクランプできます。
共通仕様
| 本体 | SUS303 |
|---|---|
| シャフト | プリハードン鋼(析出硬化系) 無電解ニッケルメッキ |
| カムシャフト | SCM415 無電解ニッケルメッキ 浸炭焼入 |
| ノブ | SCS13 (SUS304相当) |
| ボール | SUS440C |
| スプリングA | SWOSC-V相当 |
| スプリングB | SUS304WPB |
