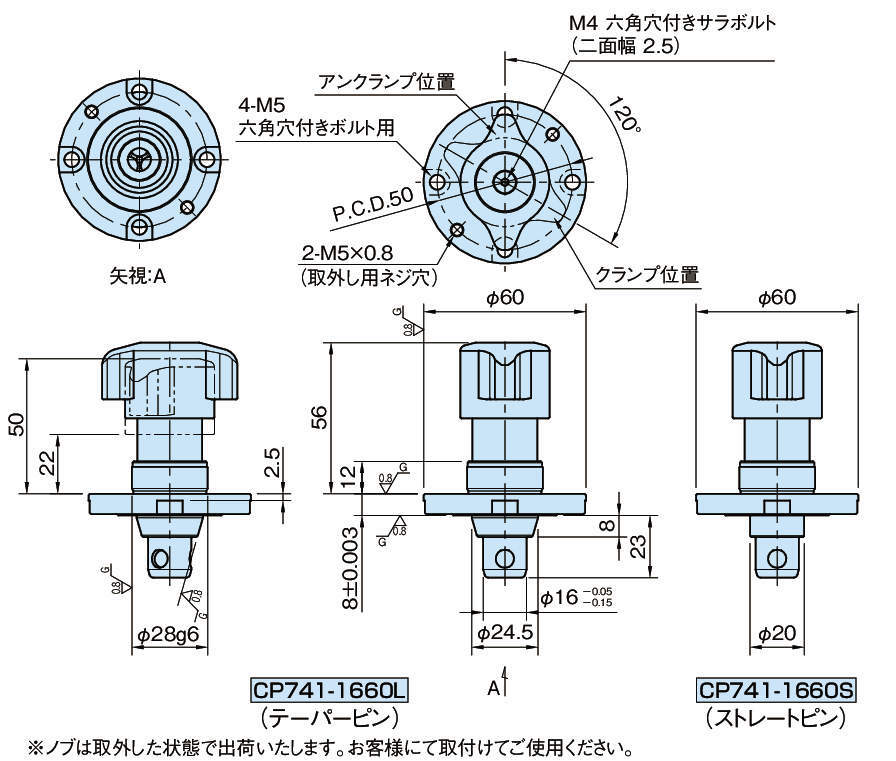

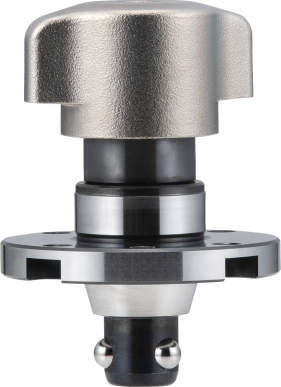

CP741-1660L
CP741-1660L

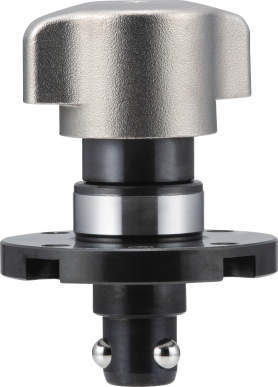

CP741-1660S
・クランプ力3000N
・繰り返し位置決め精度3μm
・テーパー部のはめ合いにより位置決めを行います。
・クサビにより、ボールが押し出されてブッシュ内側のテーパー面にあたり、クランプします。
・クサビとスプリングの組み合わせにより、常に一定の力でクランプできます。
・CP741-1660S：ストレートピンタイプは位置決め機能がありません。
| 本体 | SCM440 高周波焼入 塩浴軟窒化処理 |
|---|---|
| 操作軸 | SUS303 |
| ノブ | SCS13(SUS304相当) |
| ボール | SUS440C |
| スプリングA | SWOSC-V相当 |
2件の型式
CP741
| 型式 | タイプ |
クランプ力 (N) |
質量 (g) |
適用する ブッシュ |
|---|---|---|---|---|
| CP741-1660L | テーパーピン | 3000 | 410 | AMWF40-BU-T、AMWF40-BU-D |
| CP741-1660S | ストレートピン | 3000 | 400 | AMWF40-BU-S |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP741-1660L | CP741-1660L | P | 42,000 | - | 在庫品 |
| CP741-1660S | CP741-1660S | P | 36,000 | - | 在庫品 |
