CP780-L
CP780-L
CP780-D
CP780-W
・サブプレートを下すとテーパー部がはめ合います。
・ボルトで締付けることでサブプレートとフレックスロケーターのフランジ部の着座面が密着します。
・テーパーと着座面の2面拘束で高精度な繰り返し位置決め精度が得られます。
| 本体 | SCM440 焼入焼戻 四三酸化鉄皮膜 研磨仕上 |
|---|
12件の型式
CP780

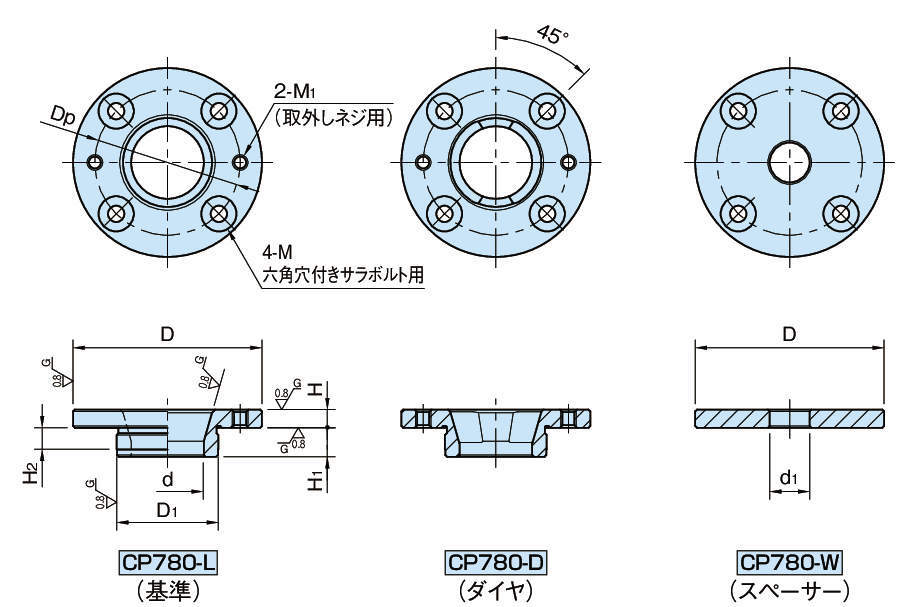

| 型式 | タイプ |
D1(g6) (mm) |
H2 (mm) |
H1 (mm) |
M |
D (mm) |
H (±0.005) (mm) |
d (mm) |
d1 (mm) |
M1 |
Dp (mm) |
質量 (g) |
適用する テーパーブッシュ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP780-20038L | 基準 | 20 | 4.5 | 6 | M3 | 38 | 4 | 13 | 7 | M3×0.5 | 28 | 35 | CP157-08001L |
| CP780-20038D | ダイヤ | 20 | 4.5 | 6 | M3 | 38 | 4 | 13 | 7 | M3×0.5 | 28 | 35 | CP157-08001L |
| CP780-20038W | スペーサー | 20 | 4.5 | 6 | M3 | 38 | 4 | 13 | 7 | M3×0.5 | 28 | 32 | CP157-08001L |
| CP780-28052L | 基準 | 28 | 6 | 8 | M4 | 52 | 5 | 20 | 11 | M4×0.7 | 40 | 75 | CP157-12001L |
| CP780-28052D | ダイヤ | 28 | 6 | 8 | M4 | 52 | 5 | 20 | 11 | M4×0.7 | 40 | 75 | CP157-12001L |
| CP780-28052W | スペーサー | 28 | 6 | 8 | M4 | 52 | 5 | 20 | 11 | M4×0.7 | 40 | 75 | CP157-12001L |
| CP780-36065L | 基準 | 36 | 7 | 10 | M5 | 65 | 6 | 26 | 13 | M5×0.8 | 50 | 145 | CP157-16001L |
| CP780-36065D | ダイヤ | 36 | 7 | 10 | M5 | 65 | 6 | 26 | 13 | M5×0.8 | 50 | 145 | CP157-16001L |
| CP780-36065W | スペーサー | 36 | 7 | 10 | M5 | 65 | 6 | 26 | 13 | M5×0.8 | 50 | 140 | CP157-16001L |
| CP780-50085L | 基準 | 50 | 8 | 12 | M6 | 85 | 8 | 36 | 17 | Ｍ6×1 | 66 | 325 | CP157-20001L |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP780-20038L | CP780-20038L | P | 24,000 | - | - |
| CP780-20038D | CP780-20038D | P | 27,000 | - | - |
| CP780-20038W | CP780-20038W | P | 5,300 | - | - |
| CP780-28052L | CP780-28052L | P | 26,000 | - | - |
| CP780-28052D | CP780-28052D | P | 29,000 | - | - |
| CP780-28052W | CP780-28052W | P | 5,800 | - | - |
| CP780-36065L | CP780-36065L | P | 28,000 | - | - |
| CP780-36065D | CP780-36065D | P | 31,000 | - | - |
| CP780-36065W | CP780-36065W | P | 6,300 | - | - |
| CP780-50085L | CP780-50085L | P | 30,000 | - | - |
