・ガイドローラー取付用ブラケットとしてご使用ください。
・ローラーは付属していません。
・ガイドローラー取付用ブラケットとしてご使用ください。
・ステンレスの製品です。防錆に優れています。
・RoHS指令適合製品です。
共通仕様
| 本体 | SUS304 |
|---|---|
| ピン | SUS303 |
イマオコーポレーション
ガイドローラーブラケット GRL-BL-SUS
詳細仕様
3件の型式
-
-

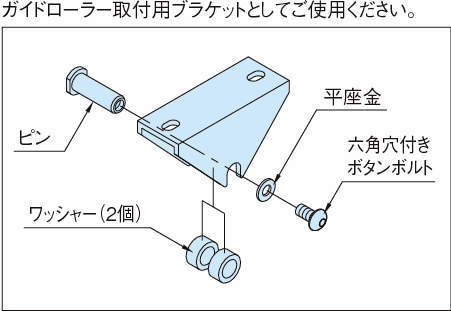

取付例

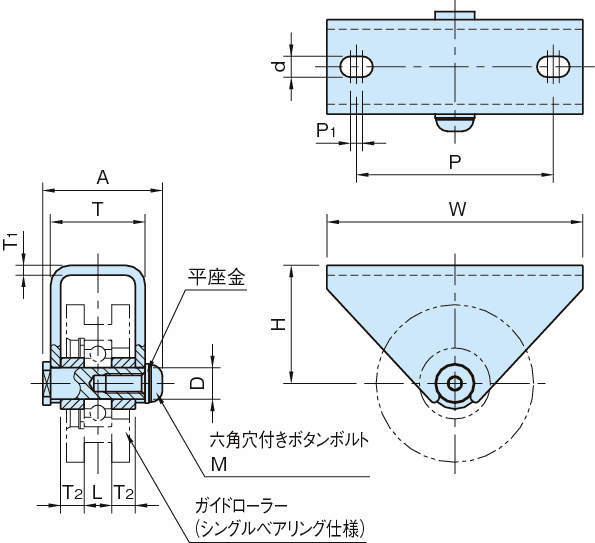

| 型式 | D | L | W | H | A | T | T1 | T2 | M | d | P | P1 |
質量 (g) |
適用する ガイドローラー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL40BL-SUS | 8 | 7 | 65 | 30 | 30.4 | 24 | 2.5 | 6 | M5×0.8 | 5.3 | 50 | 3 | 95 | 外径φ40 |
| GRL50BL-SUS | 10 | 8 | 80 | 35 | 35.6 | 28 | 3 | 7 | M6×1 | 6.3 | 60 | 4 | 165 | 外径φ50 |
| GRL60BL-SUS | 12 | 10 | 95 | 40 | 40.6 | 32 | 3 | 8 | M8×1.25 | 8.3 | 75 | 4 | 235 | 外径φ60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| GRL40BL-SUS | GRL40BL-SUS | P | 6,600 | 在庫品 | 在庫品 |
| GRL50BL-SUS | GRL50BL-SUS | P | 6,900 | 在庫品 | 在庫品 |
| GRL60BL-SUS | GRL60BL-SUS | P | 7,300 | 在庫品 | 在庫品 |
