正・逆両方向に使用可能 サビにくい樹脂タイプ
・防錆に優れています。
・動作が静かで高い信頼性があります。
・チェーンタイトナー、ベルトタイトナー、衝撃・振動吸収材、など多方面の各種アプリケーションに使用できます。
・RoHS指令適合製品です。
共通仕様
| 本体・アーム | ポリアミド(ガラス繊維強化) ブラック |
|---|---|
| 本体インサート | 黄銅 |
| アーム芯金 | SS400 亜鉛メッキ |
| 弾性体 | 天然ゴム |
| 使用温度 | max.80℃ min.-35℃ |
イマオコーポレーション
オートローテーションタイトナー TC-PX
詳細仕様
3件の型式

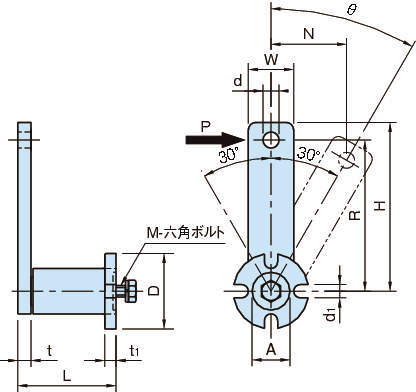

| 型式 | d | R | L | H | W | t | t1 | D | M | d1 | A |
最大 テンション力 (N) |
質量 (g) |
締付け トルク (N・m) |
θ=10° | θ=20° | θ=30° | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P(N) | N | P(N) | N | P(N) | N | |||||||||||||||
| TC-PX10 | 8.5 | 80 | 52 | 90 | 24 | 7 | 6 | 40 | M6×1 | 7 | 20 | 85 | 130 | 10 | 15 | 14 | 40 | 28 | 85 | 40 |
| TC-PX20 | 10.5 | 100 | 65 | 112.5 | 30 | 8 | 8 | 50 | M8×1.25 | 9 | 30 | 136 | 200 | 25 | 25 | 17 | 65 | 34 | 136 | 50 |
| TC-PX30 | 10.5 | 100 | 78 | 115 | 36 | 8 | 10 | 60 | M10×1.5 | 9 | 35 | 340 | 380 | 49 | 75 | 17 | 180 | 34 | 340 | 50 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TC-PX10 | TC-PX10 | P | 4,200 | 在庫品 | 在庫品 |
| TC-PX20 | TC-PX20 | P | 5,000 | 在庫品 | 在庫品 |
| TC-PX30 | TC-PX30 | P | 6,200 | - | 在庫品 |
