FWN(メネジ)
FWN(メネジ)
FWN(オネジ)
・操作しやすい形状により、高い締付トルクで取付けできます。
・SUS製はネジ部にSUSを用いた製品で、食品機械、衛生機器に最適です。
＜注意事項＞
・高温または多湿な条件下でのご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
| ノブ | ポリアミド（ガラス繊維強化） つや消しブラック |
|---|---|
| メネジ | 黄銅(カドミウム低減材) |
| オネジ | FWN：S10C 亜鉛メッキ FWN-SUS：SUS304 |
| 使用温度 | max.130℃ min.-30℃ |
19件の型式
FWN

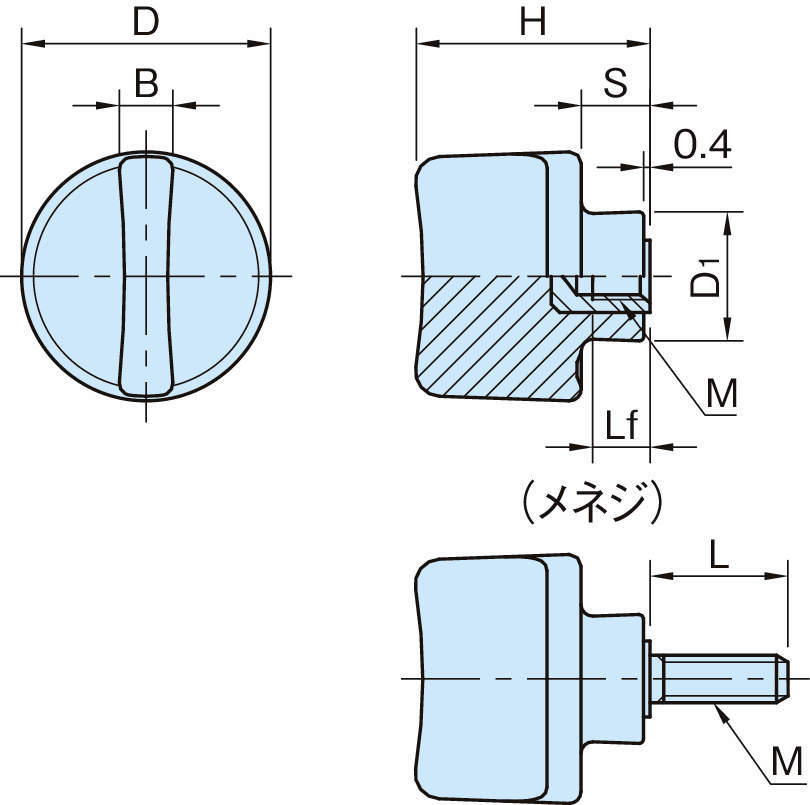

| 型式 | タイプ |
D (mm) |
M |
H (mm) |
D1 (mm) |
S (mm) |
Lf (mm) |
L (mm) |
B (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| FWN25-M5 | メネジ | 25 | M5×0.8 | 24 | 13 | 6 | 6 | - | 6.5 | 8 |
| FWN30-M6 | メネジ | 30 | M6×1 | 28 | 15.5 | 8 | 8 | - | 7 | 12 |
| FWN30A-M8 | メネジ | 30 | M8×1.25 | 28 | 15.5 | 8 | 8 | - | 7 | 14 |
| FWN25-M5-10 | オネジ | 25 | M5×0.8 | 24 | 13 | 6 | - | 10 | 6.5 | 8 |
| FWN25-M5-16 | オネジ | 25 | M5×0.8 | 24 | 13 | 6 | - | 16 | 6.5 | 9 |
| FWN30-M6-16 | オネジ | 30 | M6×1 | 28 | 15.5 | 8 | - | 16 | 7 | 15 |
| FWN30-M6-20 | オネジ | 30 | M6×1 | 28 | 15.5 | 8 | - | 20 | 7 | 16 |
| FWN30-M6-30 | オネジ | 30 | M6×1 | 28 | 15.5 | 8 | - | 30 | 7 | 18 |
| FWN30-M8-16 | オネジ | 30 | M8×1.25 | 28 | 15.5 | 8 | - | 16 | 7 | 19 |
| FWN30-M8-20 | オネジ | 30 | M8×1.25 | 28 | 15.5 | 8 | - | 20 | 7 | 20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FWN25-M5 | FWN25-M5 | P | 400 | - | 在庫品 |
| FWN30-M6 | FWN30-M6 | P | 430 | - | 在庫品 |
| FWN30A-M8 | FWN30A-M8 | P | 460 | - | 在庫品 |
| FWN25-M5-10 | FWN25-M5-10 | P | 400 | - | 在庫品 |
| FWN25-M5-16 | FWN25-M5-16 | P | 430 | - | 在庫品 |
| FWN30-M6-16 | FWN30-M6-16 | P | 460 | - | 在庫品 |
| FWN30-M6-20 | FWN30-M6-20 | P | 490 | - | 在庫品 |
| FWN30-M6-30 | FWN30-M6-30 | P | 520 | - | 在庫品 |
| FWN30-M8-16 | FWN30-M8-16 | P | 490 | - | 在庫品 |
| FWN30-M8-20 | FWN30-M8-20 | P | 520 | - | 在庫品 |
