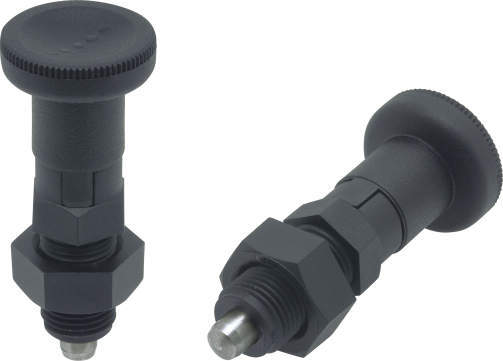

EIP-LW-SUS
EIP-LW-SUS
・ボディーが樹脂製のため軽量です。
・錆を嫌う場所に最適です。
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・RoHS指令適合製品です。
| 本体 | ポリアミド（ガラス繊維強化） ブラック |
|---|---|
| ノブ | ポリアミド つや消しブラック |
| ロックナット | ポリアミド |
| コイルバネ | SUS302 |
| ノーズ | SUS303 |
| 使用温度 | max.130℃ min.-30℃ |
8件の型式

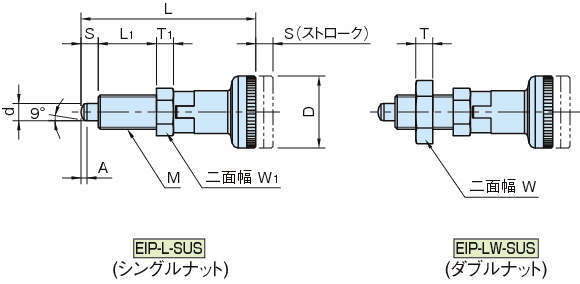

| 型式 | ナット | 材質 | サイズ | M | L1 | S | A | D | L | W1 | T1 | W | T |
荷重 (N) 最小～最大 |
質量 (g) |
最大締付 トルク (N・m) |

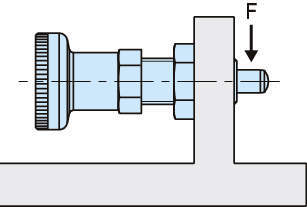

破壊荷重 F (N) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | ノブ | ノーズ | |||||||||||||||||
| EIP10L-SUS | シングルナット | エンプラ製 | エンプラ製 | SUS製 | 10 | M10×1 | 17 | 5 | 1.8 | 21 | 51 | 12 | 5 | - | - | 6～15 | 13 | 6 | 1800 |
| EIP12L-SUS | シングルナット | エンプラ製 | エンプラ製 | SUS製 | 12 | M12×1.5 | 20 | 6 | 2 | 25 | 61 | 14 | 6 | - | - | 8～21 | 20 | 10 | 2900 |
| EIP16L-SUS | シングルナット | エンプラ製 | エンプラ製 | SUS製 | 16 | M16×1.5 | 26 | 7 | 2.5 | 31 | 76 | 19 | 8 | - | - | 9～26 | 25 | 18 | 4400 |
| EIP20L-SUS | シングルナット | エンプラ製 | エンプラ製 | SUS製 | 20 | M20×1.5 | 33 | 10 | 3.5 | 31 | 91 | 22 | 10 | - | - | 17～40 | 32 | 25 | 6800 |
| EIP10LW-SUS | ダブルナット | エンプラ製 | エンプラ製 | SUS製 | 10 | M10×1 | 17 | 5 | 1.8 | 21 | 51 | 12 | 5 | 16 | 7 | 6～15 | 23 | 6 | 1800 |
| EIP12LW-SUS | ダブルナット | エンプラ製 | エンプラ製 | SUS製 | 12 | M12×1.5 | 20 | 6 | 2 | 25 | 61 | 14 | 6 | 19 | 8 | 8～21 | 33 | 10 | 2900 |
| EIP16LW-SUS | ダブルナット | エンプラ製 | エンプラ製 | SUS製 | 16 | M16×1.5 | 26 | 7 | 2.5 | 31 | 76 | 19 | 8 | 24 | 10 | 9～26 | 50 | 18 | 4400 |
| EIP20LW-SUS | ダブルナット | エンプラ製 | エンプラ製 | SUS製 | 20 | M20×1.5 | 33 | 10 | 3.5 | 31 | 91 | 22 | 10 | 30 | 11 | 17～40 | 69 | 25 | 6800 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EIP10L-SUS | EIP10L-SUS | P | 1,580 | - | 在庫品 |
| EIP12L-SUS | EIP12L-SUS | P | 1,710 | - | 在庫品 |
| EIP16L-SUS | EIP16L-SUS | P | 1,830 | - | 在庫品 |
| EIP20L-SUS | EIP20L-SUS | P | 2,300 | - | 在庫品 |
| EIP10LW-SUS | EIP10LW-SUS | P | 1,710 | - | 在庫品 |
| EIP12LW-SUS | EIP12LW-SUS | P | 1,970 | - | 在庫品 |
| EIP16LW-SUS | EIP16LW-SUS | P | 2,100 | - | 在庫品 |
| EIP20LW-SUS | EIP20LW-SUS | P | 2,600 | - | 在庫品 |
