キャスタ（C7シリーズ） CAC7

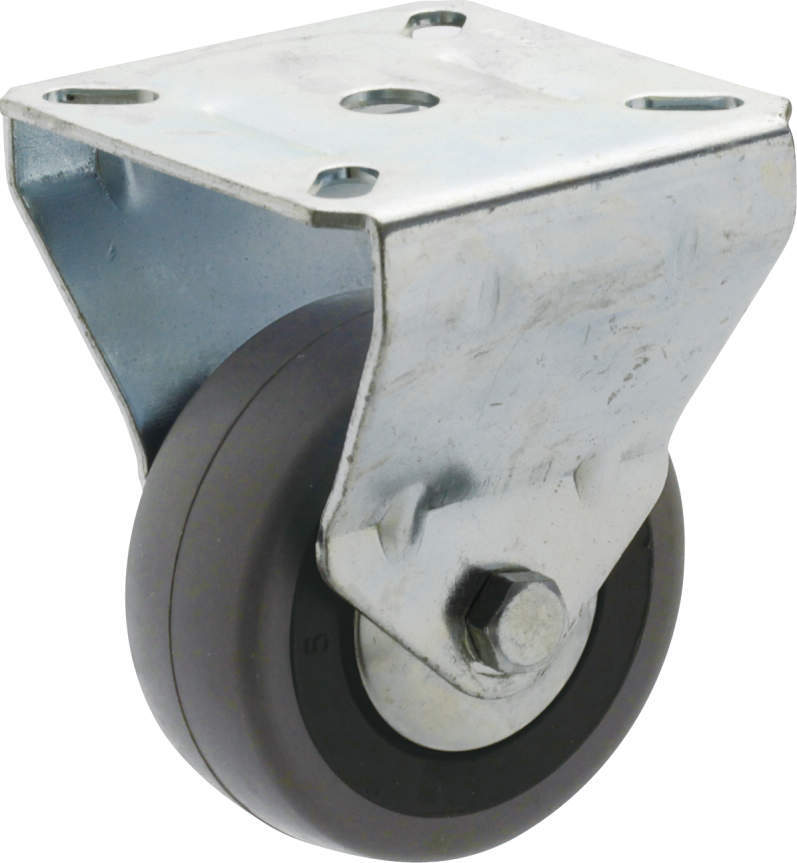

CAC7-PBL（固定）

CAC7-PBL（固定）

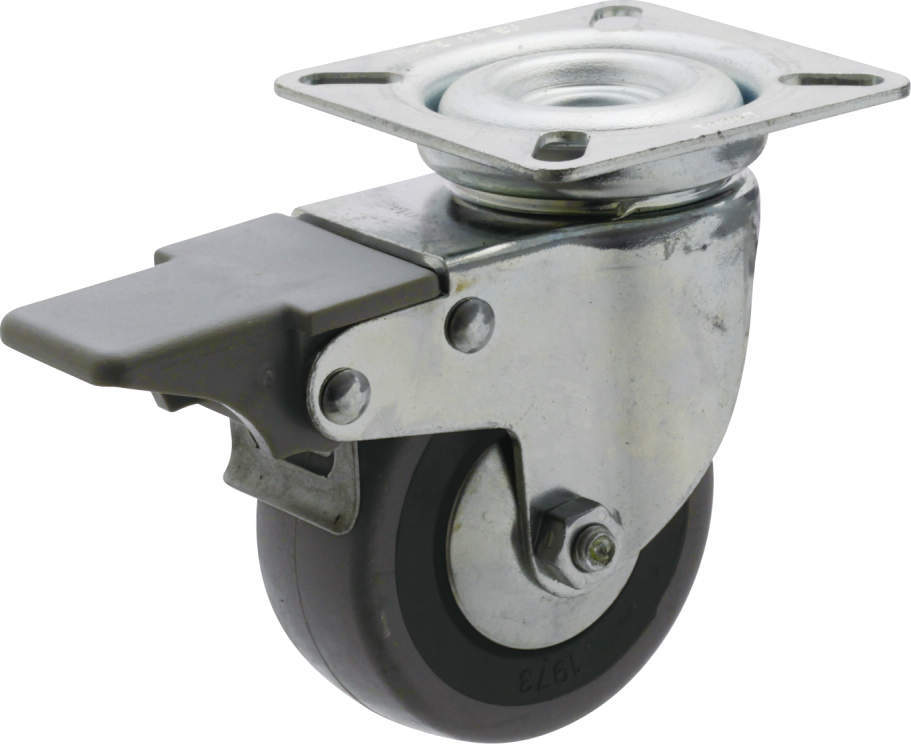

CAC7-SBF（旋回、プレート、ストッパー付き）

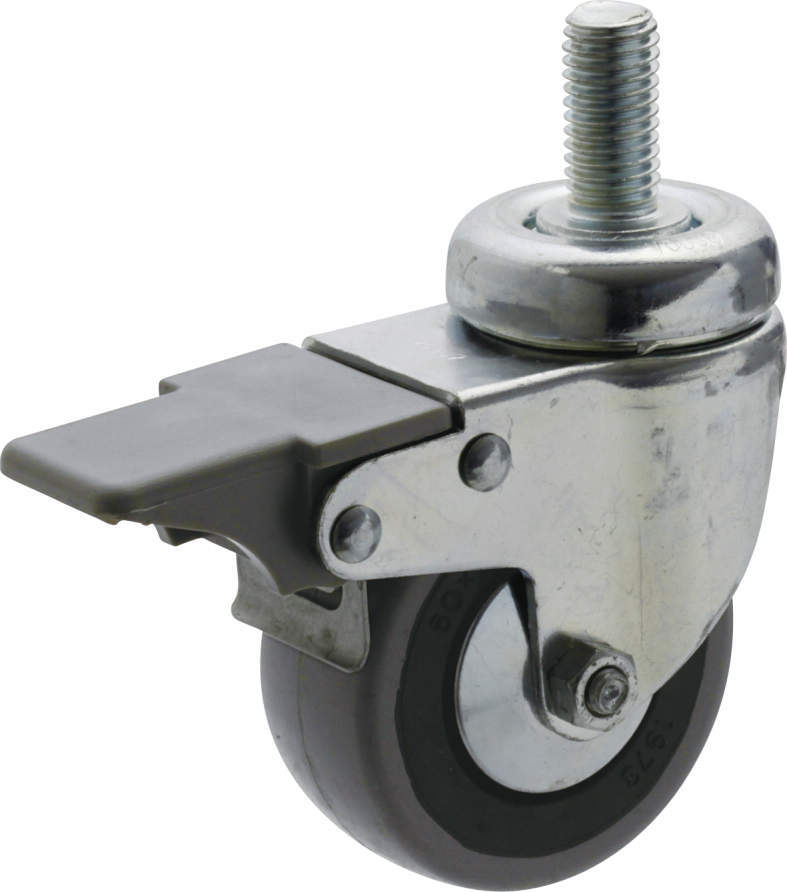

CAC7-CBF（旋回、オネジ、ストッパー付き）

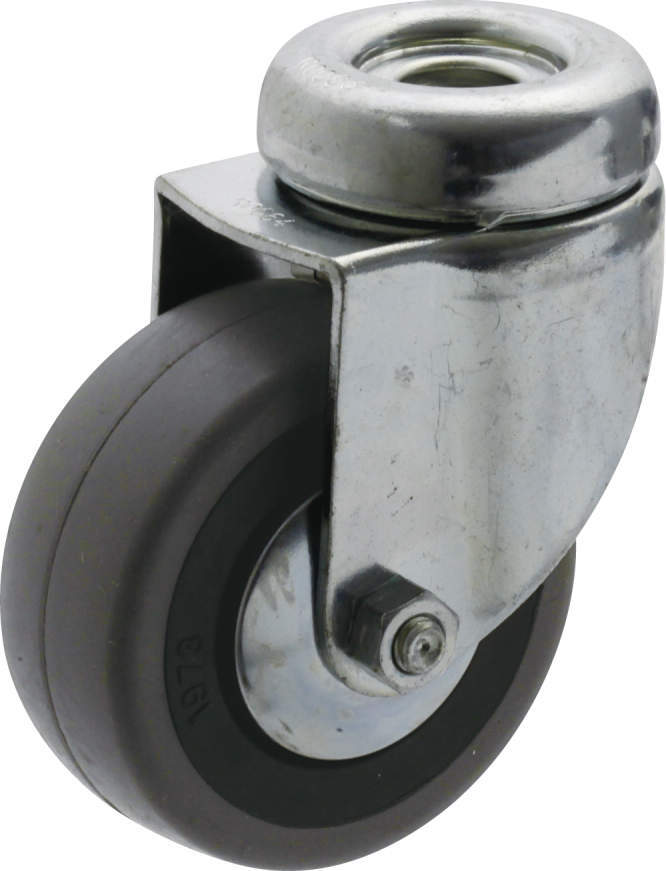

CAC7-FBL（旋回、通し穴）

このページをプリント
CADをダウンロード
価格・納期を確認

・ストッパーは、ホイールの回転のみをロックします。
・RoHS指令適合製品です。

: #RoHS; #キャスター

共通仕様

車輪	加硫ゴム（非移行性）グレー
ホイール	ポリアミドブラック
軸受	スチール（チューブ）亜鉛メッキ
ブラケット	SPHD亜鉛メッキ

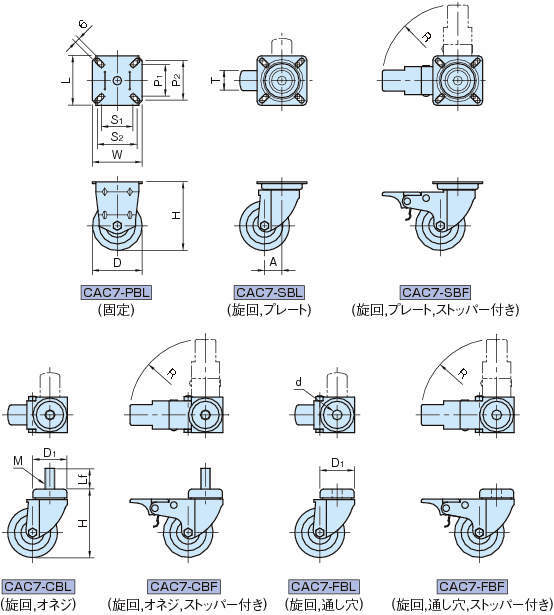

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

21件中 1-10件
表示件数

仕様
価格・納期

21件の型式

型式	タイプ	D	T	H	S₁	P₁	S₂	P₂	W	L	M	Lf	d	D₁	A	R	許容荷重 (N)	質量 (g)


CAC7-050PBL	固定	50	20	67	38.5	38.5	44	44	55	55	-	-	-	-	-	-	350	200
CAC7-060PBL	固定	60	24	83	38	38	48	48	60	67	-	-	-	-	-	-	500	260
CAC7-080PBL	固定	80	24	104	38	38	48	48	60	67	-	-	-	-	-	-	550	340
CAC7-050SBL	旋回、プレート	50	20	67	38.5	38.5	44	44	55	55	-	-	-	-	24	-	350	200
CAC7-060SBL	旋回、プレート	60	24	83	38	38	48	48	60	60	-	-	-	-	21	-	500	280
CAC7-080SBL	旋回、プレート	80	24	104	38	38	48	48	60	60	-	-	-	-	30	-	550	430
CAC7-050SBF	旋回、プレート、ストッパー付き	50	20	67	38.5	38.5	44	44	55	55	-	-	-	-	24	80	350	240
CAC7-060SBF	旋回、プレート、ストッパー付き	60	24	83	38	38	48	48	60	60	-	-	-	-	21	84	500	400
CAC7-080SBF	旋回、プレート、ストッパー付き	80	24	104	38	38	48	48	60	60	-	-	-	-	30	91	550	500
CAC7-050CBL	旋回、オネジ	50	20	66	-	-	-	-	-	-	M8×1.25	15	-	35	24	-	350	180

・R：干渉しないための必要距離です。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
CAC7-050PBL	CAC7-050PBL	P	1,170	-	在庫品
CAC7-060PBL	CAC7-060PBL	P	1,520	-	在庫品
CAC7-080PBL	CAC7-080PBL	P	1,880	-	在庫品
CAC7-050SBL	CAC7-050SBL	P	1,370	-	在庫品
CAC7-060SBL	CAC7-060SBL	P	2,100	-	在庫品
CAC7-080SBL	CAC7-080SBL	P	2,400	-	在庫品
CAC7-050SBF	CAC7-050SBF	P	2,300	-	在庫品
CAC7-060SBF	CAC7-060SBF	P	3,200	-	在庫品
CAC7-080SBF	CAC7-080SBF	P	3,600	-	在庫品
CAC7-050CBL	CAC7-050CBL	P	1,340	-	在庫品
