・両方向のアキシアル荷重、ラジアル荷重、モーメント荷重のかかる場所に最適です。
・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。
共通仕様
| 本体 | S45C 無電解ニッケルメッキ |
|---|---|
| ベアリング | スチール |
| 止め輪 | スチール |
イマオコーポレーション

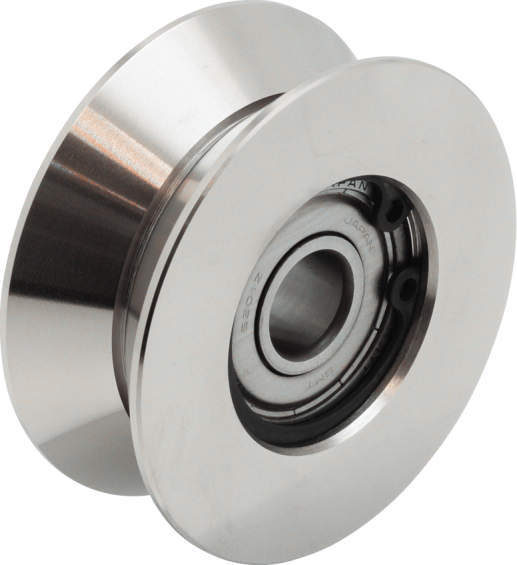

ガイドローラー（Y型・複列アンギュラ） GRL-SWA-Y
詳細仕様
3件の型式

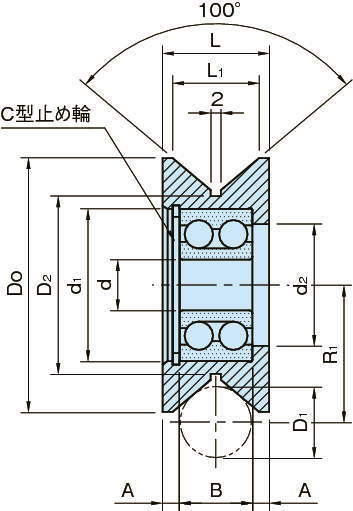

| 型式 | d | Do | D2 | d1 | d2 | L | L1 | min. | max. | A | B |
ベアリング 型式 |
質量 (g) |
適用する ローラーピン |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | R1 | D1 | R1 | |||||||||||||
| GRL50SWA-Y | 10 | 50 | 35 | 30 | 24 | 21 | 17 | 14 | 27 | 20 | 30.9 | 3.3 | 14.4 | 5200ZZ | 195 | RLP10SWA・RLP10EWA |
| GRL60SWA-Y | 12 | 60 | 42 | 32 | 26 | 23 | 20.1 | 16 | 32 | 25 | 37.9 | 3.5 | 16 | 5201ZZ | 315 | RLP12SWA・RLP12EWA |
| GRL70SWA-Y | 15 | 70 | 49 | 35 | 29 | 28 | 24 | 20 | 38 | 30 | 44.5 | 6 | 16 | 5202ZZ | 525 | RLP15SWA・RLP15EWA |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| GRL50SWA-Y | GRL50SWA-Y | P | 5,200 | - | 在庫品 |
| GRL60SWA-Y | GRL60SWA-Y | P | 6,000 | - | 在庫品 |
| GRL70SWA-Y | GRL70SWA-Y | P | 7,000 | - | 在庫品 |
