オネジ
オネジ
メネジ
・トルク設定機能付きクランプレバー。
・レバー位置の変更ができます。
・締付トルクの設定ができます。
・設定したトルクに達するとクリック感があり、締付け完了を感知できます。
| レバー | SCM440 焼入焼戻 塗装 ブラック、オレンジ |
|---|---|
| ラチェット | SCM415 浸炭焼入 四三酸化鉄皮膜 |
30件の型式

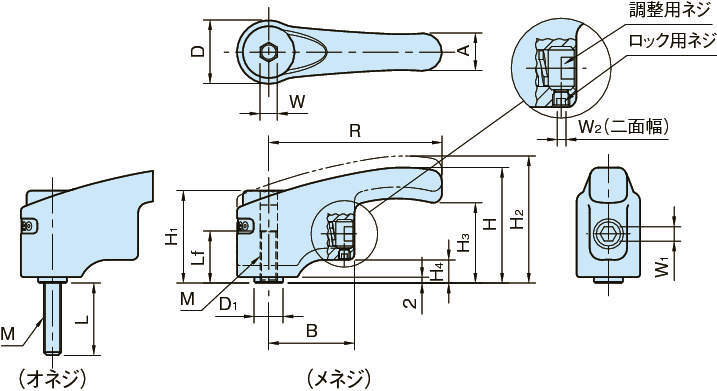

| 型式 | タイプ | 色 | 歯数 | R | H | D | H1 | H2 | M | D1 | H3 | H4 | A | B | W | W1 | W2 | Lf | L |
トルク設定範囲 (N・m) |
締付力 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ATCL6-BK | メネジ | ブラック | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | 18 | - | 1～3.5 | 0.8～2.9 | 160 |
| ATCL8-BK | メネジ | ブラック | 12 | 75 | 48 | 26 | 38 | 52.5 | M8×1.25 | 13 | 33 | 9 | 15 | 37 | 8 | 6 | 2.5 | 22 | - | 2～5.4 | 1.3～3.4 | 270 |
| ATCL10-BK | メネジ | ブラック | 12 | 90 | 57 | 32 | 45 | 62.5 | M10×1.5 | 16 | 39.5 | 10.5 | 18 | 39 | 10 | 6 | 2.5 | 25 | - | 3～8 | 1.5～4 | 445 |

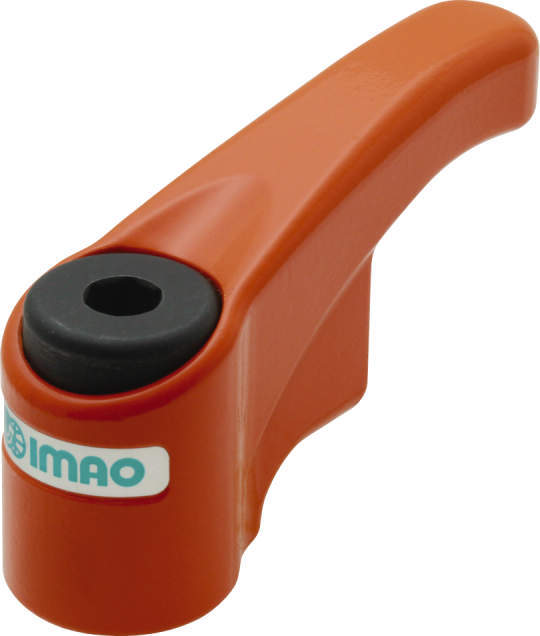

| ATCL6-OG | メネジ | オレンジ | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | 18 | - | 1～3.5 | 0.8～2.9 | 160 |
| ATCL8-OG | メネジ | オレンジ | 12 | 75 | 48 | 26 | 38 | 52.5 | M8×1.25 | 13 | 33 | 9 | 15 | 37 | 8 | 6 | 2.5 | 22 | - | 2～5.4 | 1.3～3.4 | 270 |
| ATCL10-OG | メネジ | オレンジ | 12 | 90 | 57 | 32 | 45 | 62.5 | M10×1.5 | 16 | 39.5 | 10.5 | 18 | 39 | 10 | 6 | 2.5 | 25 | - | 3～8 | 1.5～4 | 445 |

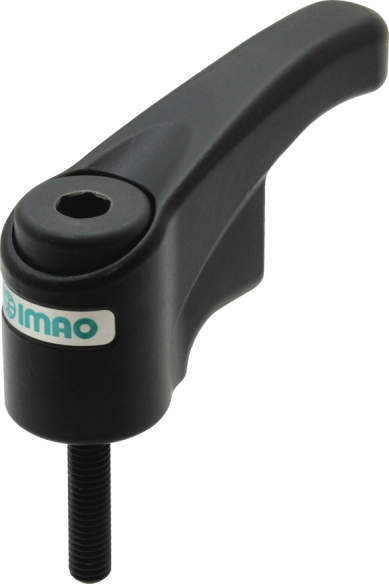

| ATCL6×15-BK | オネジ | ブラック | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | - | 15 | 1～3.5 | 0.8～2.9 | 167 |
| ATCL6×20-BK | オネジ | ブラック | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | - | 20 | 1～3.5 | 0.8～2.9 | 168 |
| ATCL6×25-BK | オネジ | ブラック | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | - | 25 | 1～3.5 | 0.8～2.9 | 169 |
| ATCL6×30-BK | オネジ | ブラック | 12 | 60 | 40 | 22 | 32 | 44 | M6×1 | 10 | 27.5 | 8 | 13 | 30 | 6 | 5 | 2 | - | 30 | 1～3.5 | 0.8～2.9 | 170 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ATCL6-BK | ATCL6-BK | P | 7,800 | - | 在庫品 |
| ATCL8-BK | ATCL8-BK | P | 8,900 | - | 在庫品 |
| ATCL10-BK | ATCL10-BK | P | 10,000 | - | 在庫品 |
| ATCL6-OG | ATCL6-OG | P | 7,800 | - | 在庫品 |
| ATCL8-OG | ATCL8-OG | P | 8,900 | - | 在庫品 |
| ATCL10-OG | ATCL10-OG | P | 10,000 | - | 在庫品 |
| ATCL6×15-BK | ATCL6-15-BK | P | 8,400 | - | 在庫品 |
| ATCL6×20-BK | ATCL6-20-BK | P | 8,400 | - | 在庫品 |
| ATCL6×25-BK | ATCL6-25-BK | P | 8,400 | - | 在庫品 |
| ATCL6×30-BK | ATCL6-30-BK | P | 8,400 | - | 在庫品 |
