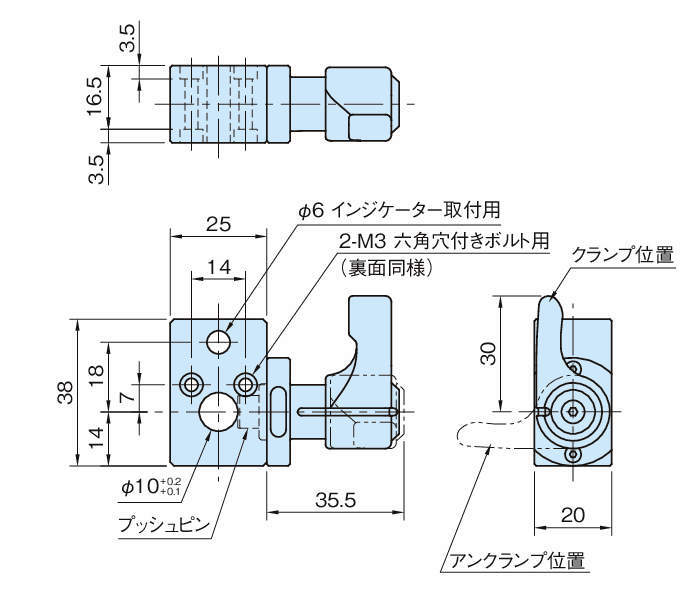

QCSHL-DP
QCSHL-DP
・ワンタッチ操作でプッシュピンが押し出され、シャフトを素早く確実にクランプします。
・スプリング方式により締付力のバラツキを無くし、常に一定のクランプ力を実現します。
・レバー操作時のクリック感により、操作ミスを無くします。
・レバー位置と読取りラインにより、クランプ/アンクランプの状態が一目で確認できます。
| 本体 | アルミ合金(A5052) アルマイト表面処理 |
|---|---|
| プッシュクランパー | SUS303 |
| レバー | ポリアミド (ガラス繊維強化) |
1件の型式
QCSHL-DP
| 型式 |
クランプ力 (N) |
保持トルク (N・m) |
プッシュクランパー | 適用インジケーター | 適用シャフト |
質量 (g) |
|---|---|---|---|---|---|---|
| QCSHL1025-DP-OG | 200 | 0.4 | QCPS0828-6-OG-F | DPK-02、SDP-02 | φ10 | 100 |
※プッシュクランパーは、QCPS0828-6-OG-Fの特殊品を使用しています。 ※適用のシャフトの推奨公差：f8,g6,h5～h9
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QCSHL1025-DP-OG | QCSHL1025-DP-OG | P | 15,000 | - | 在庫品 |
