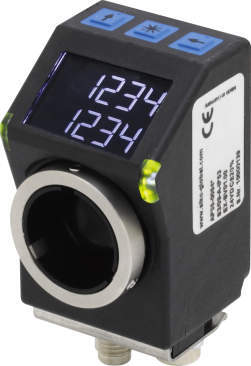

SNDEP05
-
![]()
SNDEP05
LEDでお知らせ！安心・確実な段構え
・ネットワーク対応のエレクトロニックデジタルポジションエンジケーターです。
・RS485インターフェースを装備しています。
・視認性に優れた目標値と実測値の2桁表示ディスプレイです。
・読みやすいバックライトディスプレイです。
・2つのLEDにより目標値と実測値の合致をお知らせします。
・バッテリーユニットにより、停電時に座標値を保持します。
共通仕様
| ハウジング | ポリアミド(6ナイロン)ブラック |
|---|---|
| スリーブ(内側) | SUS303 |
| スリーブ(外側) | ポリアセタール ブラック |
| コネクターブッシュ | 黄銅(カドミウム低減材)ニッケルメッキ |
| アース端子 | SUS301 |
| インターフェース | RS485(ガルバニック絶縁なし) |
| 読取方式 | 磁気式エンコーダー |
| 分解能 | 720/回転 |
| 測定範囲 | 最大932067回転 |
| ディスプレイの表示能力 | -19999～99999(通常モード) -99999～99999(拡張モード) |
| デジタルカウンター | 文字高さ6mm、5桁2行 |
| 特殊文字 | バッテリーマーク、回転方向矢印、INCモード表示 |
| ステータス表示 | LED(赤/緑)×2 |
| 操作キー | ABS・INC切替、実測値リセット、各種設定 |
| 許容回転数 | 500min-1以下 |
| 電源電圧 | DC24V±20％(逆極性保護) |
| 消費電流 | 最大30mA |
| バッテリー寿命 | 約8年 |
| 使用温度 | 0℃～60℃ |
| 保管温度 | -20℃～80℃ |
| 使用湿度 | 結露なきこと |
| 保護等級 | IP53(コネクタ取付時) 保護等級IP65仕様につきましても対応可能です。お問い合わせください。 |
| 安全性(EMC) | EN61326-1 イミュニティ/エミッション |
| 質量 | 69g |
