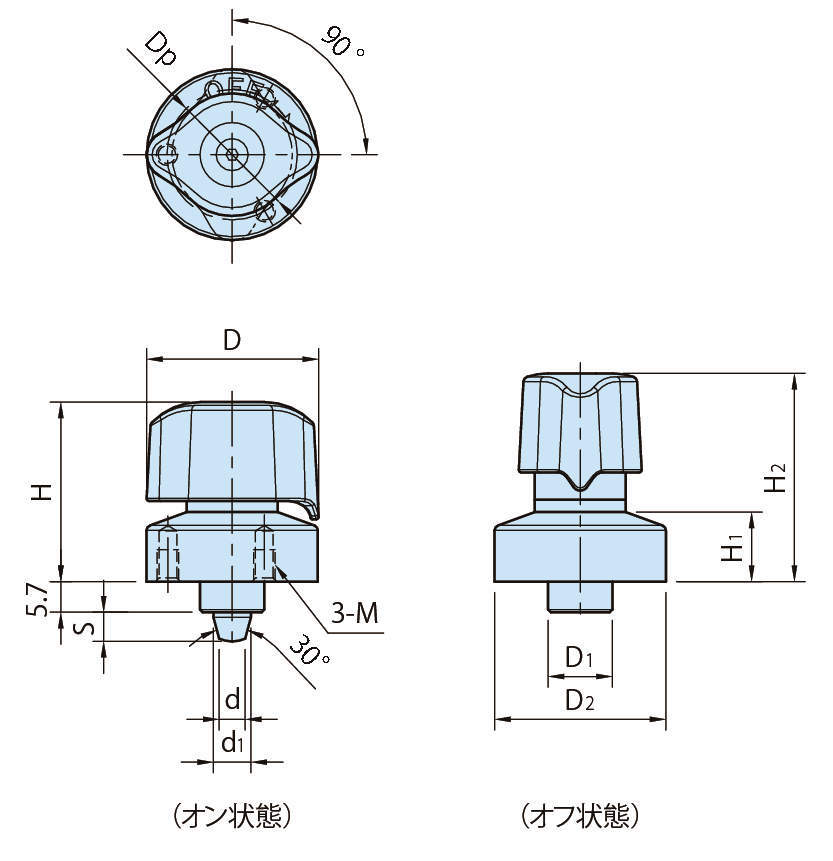

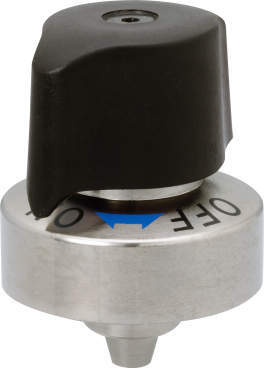

ON状態
-
ON状態
-

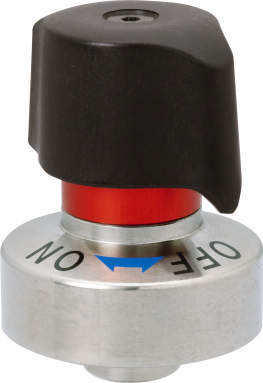

OFF状態
位置決めと固定が同時に行えます。 ロック・アンロックが一目瞭然。
・テーパーピンによるクランプで、ガタツキのない位置決めと固定が同時にてきます。
・専用のテーパーブッシュと合わせてご使用ください。
・本体に施されたマーク(ON、MID、OFF)と、ノブの位置から状態を視認できます。
・ノブがOFFの状態ではインジケーター(レッド)が出現し、アンクランプの状態であることをお知らせします。
共通仕様
本体 | SCM440 無電解ニッケルメッキ |
---|---|
テーパーピン | SCM435 無電解ニッケルメッキ |
インジケーター | アルミ合金(A5056) アルマイト表面処理 レッド |
ノブ | ポリアミド(ガラス繊維強化) ブラック |
付属品 | QCIC05F26:六角穴付きボルト(SUS製)M3×0.5-6L 3個 QCIC07F32:低頭六角穴付ボルト(SUS製)M4×07-8L 3個 |
