インデックスクランパー(ネジ調整タイプ) QCIC-M

ON状態

  • ON状態

  • OFF状態

位置決めと固定が同時に行えます。 ネジ取付けタイプ

・テーパーピンによるクランプで、ガタツキのない位置決めと固定が同時にできます。
・タップ穴加工を施すだけで本体取付けが可能です。
・テーパーブッシュとの使用だけでなく、代用の適用穴のみでの使用も可能です。
・ノブがOFFの位置ではインジケーター(レッド)が出現し、アンクランプ状態であることをお知らせします。
・ON−OFFのノブ位置を任意に定めたい場合はQCIC-Fインデックスクランパー(フランジタイプ)をご使用ください。

#インデックスクランパー
#ワンタッチスライドロック

共通仕様

本体 SCM440 無電解ニッケルメッキ
テーパーピン SCM435 無電解ニッケルメッキ
インジケーター アルミ合金(A5056) アルマイト表面処理 レッド
ノブ ポリアミド(ガラス繊維強化) ブラック
付属品 QCIC-M-2P：ON/OFFシール
QCIC-M-3P：ON/MID/OFFシール

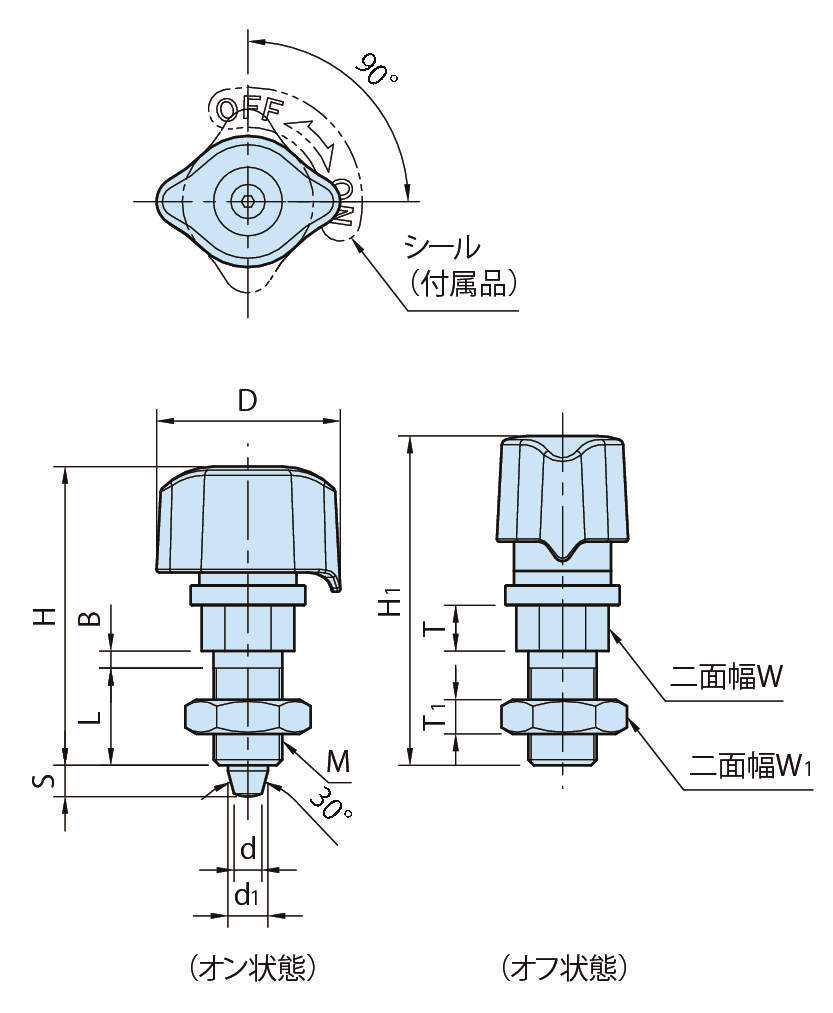

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 3件中 1-3件

  • 表示件数

3件の型式

型式 適用プレート厚さ D H H1 d d1 S L B M W W1 T T1 適用テーパーブッシュ クランプ力
(N)		 予圧 予圧力
(N)		 質量
(g)
QCIC05M10-2P 8～10 26 44 48 3.3 5 4.2 15 2 M10×1（細目） 13 17 7 5 QCIC05TB 140 無し - 45
QCIC07M12-2P 9～11 26 52 58 4.9 7 5 17 3 M12×1.5(細目) 14 19 8 6 QCIC07TB 170 無し - 70
QCIC07M12-3P 9～11 32 52 58 4.9 7 5 17 3 M12×1.5(細目) 14 19 8 6 QCIC07TB 170 有り 9 70

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
QCIC05M10-2P QCIC05M10-2P P 6,600 在庫品 在庫品
QCIC07M12-2P QCIC07M12-2P P 6,900 在庫品 在庫品
QCIC07M12-3P QCIC07M12-3P P 8,800 在庫品 在庫品
