プッシュクランパー QCPS

樹脂レバー(ブラック)

  • 樹脂レバー(ブラック)

  • 金属レバー

ネジ締め付けのお困り事解決部品！

・締付け力のバラツキや締め忘れを解決！
・プッシュクランパーは90°の簡単レバー操作でワンタッチ固定が可能。クランプ完了がわかりやすく、誰でも確実な作業が実現できます。
・取付けも簡単でコンパクト、フラットバー(角)やシャフト(丸)などさまざまな対象物に使用可能です。
・プッシュクランパーは段取り時間を削減し生産効率を上げます。
・先端パッドは2種類から選べます。フラット=相手部品に傷を付けにくい、ダイヤモンド=摩擦力により強力に固定。

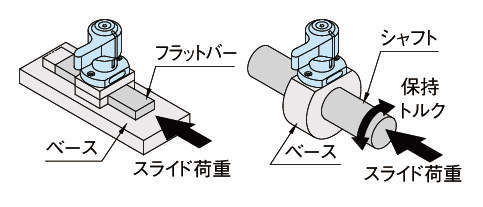

・平・角鋼、シャフトやリニアガイドなどに対応できます。

#ワンタッチスライドロック

共通仕様

本体、プッシュピン SUS303
スプリング SWOSC-V相当
レバー 樹脂レバー：ポリアミド(ガラス繊維強化)
金属レバー：SCS13(SUS304相当)
パッド ダイヤモンドタイプ：SUS303電着ダイヤモンド

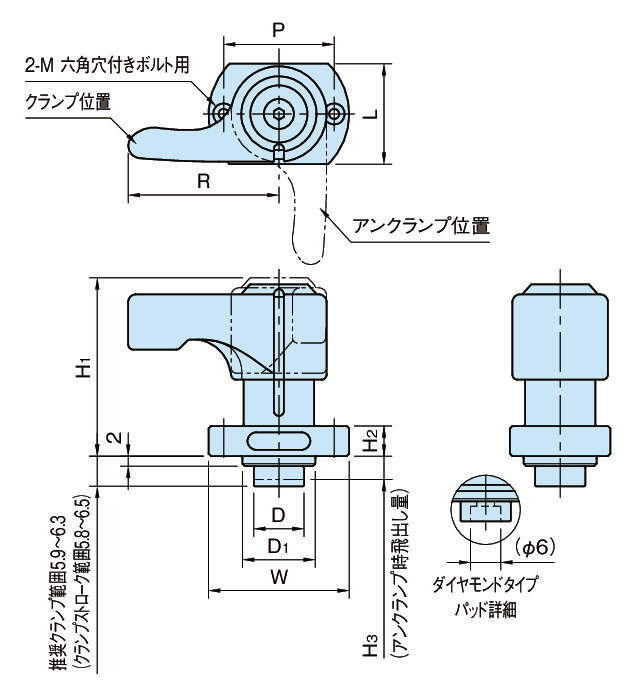

  • 寸法図
  • 動画
  • 資料
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 12件中 1-10件

  • 表示件数

12件の型式

型式 タイプ パッドタイプ D D1 W L H1 H2 H3 R P M クランプ力
(N)		 スライド荷重
(N)		 保持トルク
(N・m)		 質量
(g)		 適用するセットカラー
QCPS0828-6-OG-F 樹脂レバー フラット 8.5 14.5 28 20 35.5 6 5.5 30 22 M2 200 80 2 54 QCPSC0828-20,QCPSC0828-25
QCPS0828-6-OG-D 樹脂レバー ダイヤモンド 10 14.5 28 20 35.5 6 5.5 30 22 M2 200 160 4 54 QCPSC0828-20,QCPSC0828-25
QCPS1036-6-OG-F 樹脂レバー フラット 10.5 17.5 36 24 39 8 5.3 45 28 M3 400 160 4 100 QCPSC1036-20,QCPSC1036-25
QCPS1036-6-OG-D 樹脂レバー ダイヤモンド 14 17.5 36 24 39 8 5.3 45 28 M3 400 320 8 100 QCPSC1036-20,QCPSC1036-25
QCPS0828-6-BK-F 樹脂レバー フラット 8.5 14.5 28 20 35.5 6 5.5 30 22 M2 200 80 2 54 QCPSC0828-20,QCPSC0828-25
QCPS0828-6-BK-D 樹脂レバー ダイヤモンド 10 14.5 28 20 35.5 6 5.5 30 22 M2 200 160 4 54 QCPSC0828-20,QCPSC0828-25
QCPS1036-6-BK-F 樹脂レバー フラット 10.5 17.5 36 24 39 8 5.3 45 28 M3 400 160 4 100 QCPSC1036-20,QCPSC1036-25
QCPS1036-6-BK-D 樹脂レバー ダイヤモンド 14 17.5 36 24 39 8 5.3 45 28 M3 400 320 8 100 QCPSC1036-20,QCPSC1036-25
QCPS0828-6-S-F 金属レバー フラット 8.5 14.5 28 20 35.5 6 5.5 30 22 M2 200 80 2 79 QCPSC0828-20,QCPSC0828-25
QCPS0828-6-S-D 金属レバー ダイヤモンド 10 14.5 28 20 35.5 6 5.5 30 22 M2 200 160 4 79 QCPSC0828-20,QCPSC0828-25

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
QCPS0828-6-OG-F QCPS0828-6-OG-F P 6,900 - 在庫品
QCPS0828-6-OG-D QCPS0828-6-OG-D P 12,900 - 在庫品
QCPS1036-6-OG-F QCPS1036-6-OG-F P 7,900 - 在庫品
QCPS1036-6-OG-D QCPS1036-6-OG-D P 14,400 - 在庫品
QCPS0828-6-BK-F QCPS0828-6-BK-F P 6,900 - 在庫品
QCPS0828-6-BK-D QCPS0828-6-BK-D P 12,900 - 在庫品
QCPS1036-6-BK-F QCPS1036-6-BK-F P 7,900 - 在庫品
QCPS1036-6-BK-D QCPS1036-6-BK-D P 14,400 - 在庫品
QCPS0828-6-S-F QCPS0828-6-S-F P 8,400 - 在庫品
QCPS0828-6-S-D QCPS0828-6-S-D P 13,400 - 在庫品
