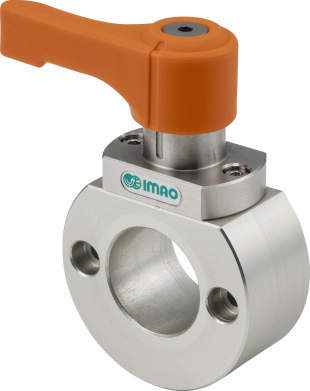

プッシュクランプレバー(別売)使用例
共通仕様
| 本体 | アルミ合金(A5052) アルマイト表面処理 ナチュラル |
|---|
イマオコーポレーション

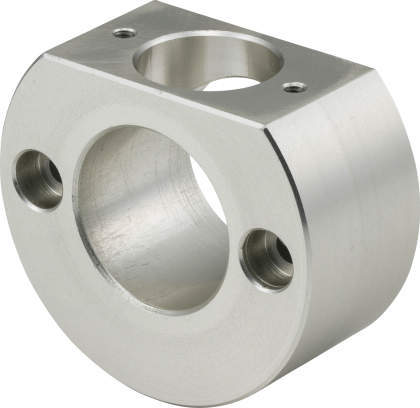

ワンタッチスライドロック｜プッシュクランパー用セットカラー QCPSC

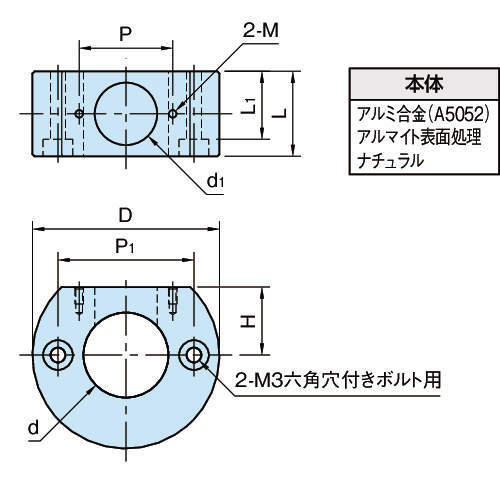

詳細仕様
6件の型式
| 型式 |
d (+0.2/+0.1) |
H | D | L | P | M | d1 | P1 | M1 | L1 |
質量 (g) |
適用シャフト |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QCPSC0828-20 | 20 | 16 | 44 | 20 | 22 | M2×0.4深さ4 | 14.7 | 32 | M3 | 16 | 55 | φ20 |
| QCPSC0828-25 | 25 | 18.5 | 48 | 20 | 22 | M2×0.4深さ4 | 14.7 | 36 | M3 | 16 | 62 | φ25 |
| QCPSC1036-20 | 20 | 16 | 50 | 24 | 28 | M3×0.5深さ6 | 17.7 | 36 | M3 | 20 | 86 | φ20 |
| QCPSC1036-25 | 25 | 18.5 | 52 | 24 | 28 | M3×0.5深さ6 | 17.7 | 38 | M3 | 20 | 88 | φ25 |
| QCPSC2245-20 | 20 | 16 | 56 | 32 | 35 | M4×0.7深さ8 | 26.2 | 36 | M4 | 27 | 140 | φ20 |
| QCPSC2245-25 | 25 | 18.5 | 60 | 32 | 35 | M4×0.7深さ8 | 26.2 | 42 | M4 | 27 | 160 | φ25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QCPSC0828-20 | QCPSC0828-20 | P | 4,600 | - | 在庫品 |
| QCPSC0828-25 | QCPSC0828-25 | P | 4,700 | - | 在庫品 |
| QCPSC1036-20 | QCPSC1036-20 | P | 4,800 | - | 在庫品 |
| QCPSC1036-25 | QCPSC1036-25 | P | 5,000 | - | 在庫品 |
| QCPSC2245-20 | QCPSC2245-20 | P | 5,500 | - | 在庫品 |
| QCPSC2245-25 | QCPSC2245-25 | P | 5,800 | - | 在庫品 |
