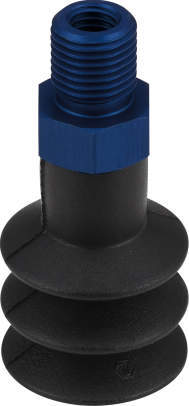

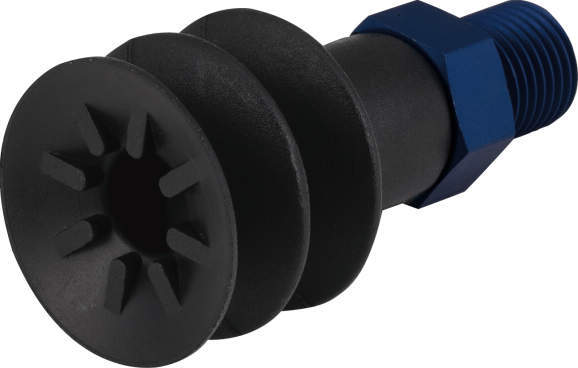

VVL06-S-M5
VVL06-S-M5
VVL30-A-G1/4
VVL30-A-G1/4

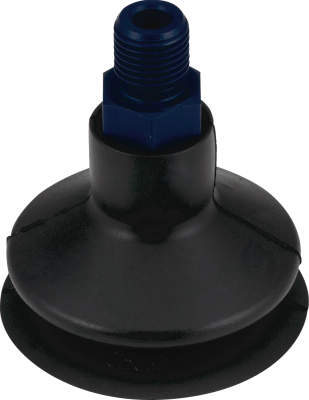

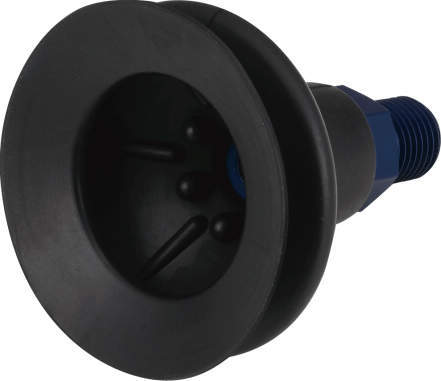

VVL56-A-G1/4
VVL56-A-G1/4
| 使用温度 | VVL-A：max,130℃ min.-40℃ VVL-S：max,300℃ min.-50℃ |
|---|---|
| 付属品 | 樹脂ワッシャー：1個 |
12件の型式
VVL

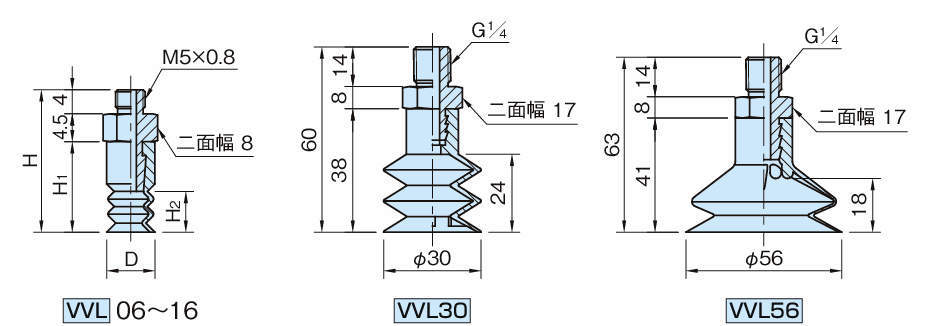

| 型式 | パッド |
D (mm) |
H (mm) |
H1 (mm) |
H2 (mm) |
ベローズの 有効ストローク |
内部容積 (cm3) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|
| VVL06-A-M5 | ニトリルゴム | 6 | 23.5 | 15 | 6.5 | 5 | 0.1 | 3 |
| VVL08-A-M5 | ニトリルゴム | 8 | 23.5 | 15 | 6.5 | 5 | 0.2 | 4 |
| VVL11-A-M5 | ニトリルゴム | 11 | 25 | 16.5 | 8 | 6 | 0.3 | 4 |
| VVL16-A-M5 | ニトリルゴム | 16 | 28.5 | 20 | 10 | 7 | 1 | 4 |
| VVL30-A-G1/4 | ニトリルゴム | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 14 | 6.5 | 19 |
| VVL56-A-G1/4 | ニトリルゴム | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 18 | 28 | 29 |
| VVL06-S-M5 | シリコーン | 6 | 23.5 | 15 | 6.5 | 5 | 0.1 | 3 |
| VVL08-S-M5 | シリコーン | 8 | 23.5 | 15 | 6.5 | 5 | 0.2 | 4 |
| VVL11-S-M5 | シリコーン | 11 | 25 | 16.5 | 8 | 6 | 0.3 | 4 |
| VVL16-S-M5 | シリコーン | 16 | 28.5 | 20 | 10 | 7 | 1 | 4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VVL06-A-M5 | VVL06-A-M5 | P | 2,900 | - | 在庫品 |
| VVL08-A-M5 | VVL08-A-M5 | P | 2,900 | - | 在庫品 |
| VVL11-A-M5 | VVL11-A-M5 | P | 2,900 | - | 在庫品 |
| VVL16-A-M5 | VVL16-A-M5 | P | 3,100 | - | 在庫品 |
| VVL30-A-G1/4 | VVL30-A-G1/4 | P | 5,200 | - | 在庫品 |
| VVL56-A-G1/4 | VVL56-A-G1/4 | P | 6,200 | - | 在庫品 |
| VVL06-S-M5 | VVL06-S-M5 | P | 3,100 | - | 在庫品 |
| VVL08-S-M5 | VVL08-S-M5 | P | 3,100 | - | 在庫品 |
| VVL11-S-M5 | VVL11-S-M5 | P | 3,100 | - | 在庫品 |
| VVL16-S-M5 | VVL16-S-M5 | P | 3,400 | - | 在庫品 |
