VPFF
VPFF

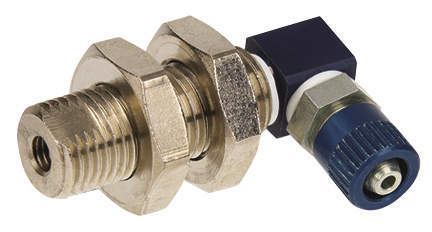

VPFF-L

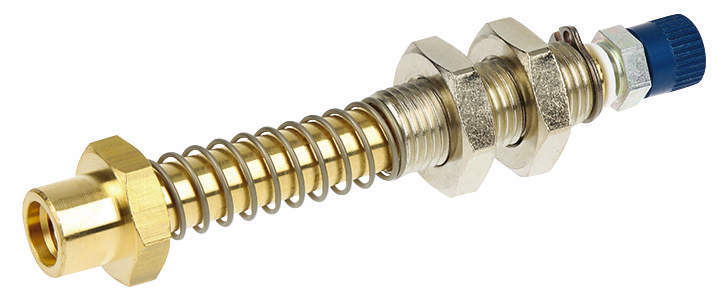

VPDF

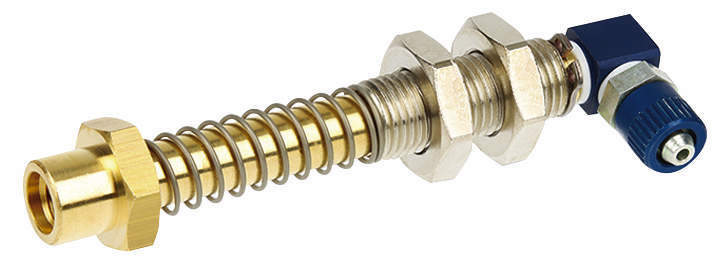

VPDF-L

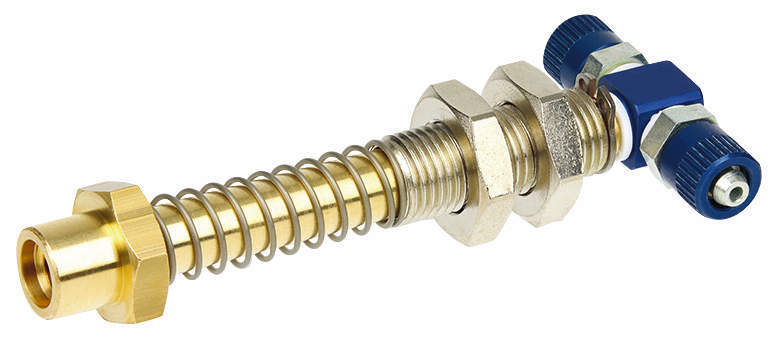

VPDF-T
・各種バキュームパッドを装置へ取りつけるためのホルダです。
・VPFF(固定タイプ)とVPDF(スプリングタイプ)の2タイプがあります。
・VPDF(スプリングタイプ)は、ワーク高さが均一でない場合でも、個々のパッドが高さの違いに追従し吸着できます。また、吸着時のパッドとワークへの衝撃を緩和し、ワークに対して一定の圧力を維持できるため、ワークへのダメージを軽減し、安定して搬送できます。
11件の型式

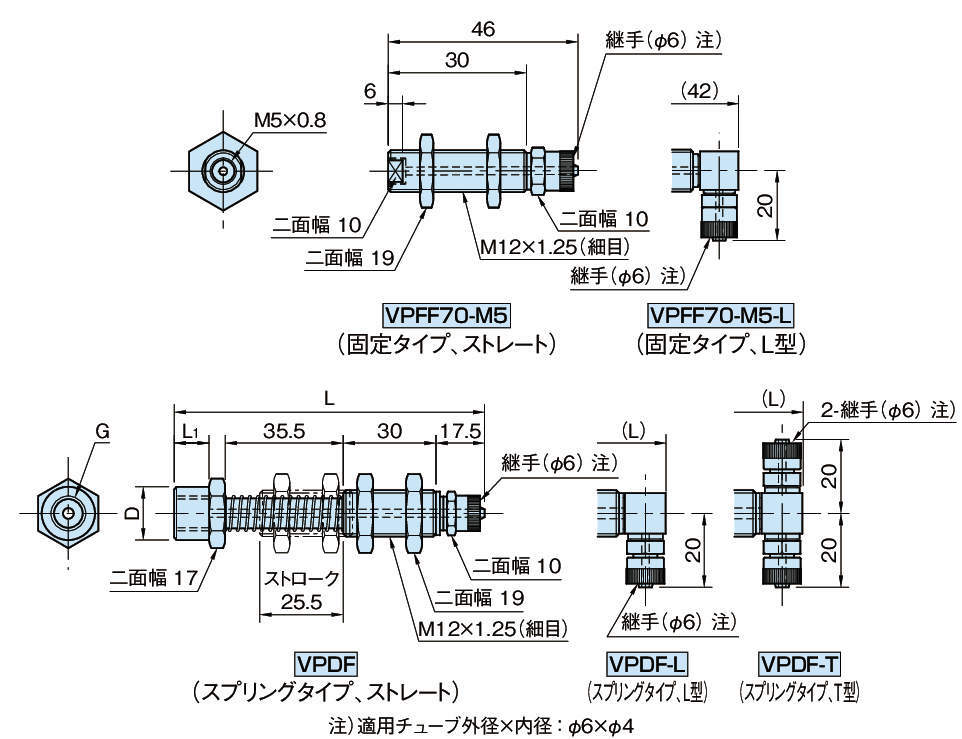

VPFF,VPDF
| 型式 | タイプ | 継手 | G |
D (mm) |
L1 (mm) |
L (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|
| VPFF70-M5 | 固定タイプ | ストレート | - | - | - | - | 45 |
| VPFF70-M5-L | 固定タイプ | L型 | - | - | - | - | 50 |
| VPDF06-35-M5 | スプリングタイプ | ストレート | M5×0.8 | 7 | 3.5 | 91.5 | 74 |
| VPDF10-38-G1/8 | スプリングタイプ | ストレート | G1/8 | 14 | 9 | 97 | 78 |
| VPDF10-48-G1/4 | スプリングタイプ | ストレート | G1/4 | 16.5 | 9 | 97 | 78 |
| VPDF06-35-M5-L | スプリングタイプ | L型 | M5×0.8 | 7 | 3.5 | 86.5 | 79 |
| VPDF10-38-G1/8-L | スプリングタイプ | L型 | G1/8 | 14 | 9 | 92 | 83 |
| VPDF10-48-G1/4-L | スプリングタイプ | L型 | G1/4 | 16.5 | 9 | 92 | 83 |
| VPDF06-35-M5-T | スプリングタイプ | T型 | M5×0.8 | 7 | 3.5 | 86.5 | 84 |
| VPDF10-38-G1/8-T | スプリングタイプ | T型 | G1/8 | 14 | 9 | 92 | 88 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VPFF70-M5 | VPFF70-M5 | P | 6,500 | - | 在庫品 |
| VPFF70-M5-L | VPFF70-M5-L | P | 7,500 | - | 在庫品 |
| VPDF06-35-M5 | VPDF06-35-M5 | P | 9,000 | - | 在庫品 |
| VPDF10-38-G1/8 | VPDF10-38-G1/8 | P | 9,000 | - | 在庫品 |
| VPDF10-48-G1/4 | VPDF10-48-G1/4 | P | 9,000 | - | 在庫品 |
| VPDF06-35-M5-L | VPDF06-35-M5-L | P | 10,500 | - | 在庫品 |
| VPDF10-38-G1/8-L | VPDF10-38-G1/8-L | P | 10,500 | - | 在庫品 |
| VPDF10-48-G1/4-L | VPDF10-48-G1/4-L | P | 10,500 | - | 在庫品 |
| VPDF06-35-M5-T | VPDF06-35-M5-T | P | 11,500 | - | 在庫品 |
| VPDF10-38-G1/8-T | VPDF10-38-G1/8-T | P | 11,500 | - | 在庫品 |
