・リニアガイドレールの曲がりを矯正し、取付精度をアップします。
・リニアガイドレールの取付精度を、維持します。
・治具・金型にも応用できます。
共通仕様
| 材質 | S45C（調質） |
|---|---|
| 表面処理 | 無電解ニッケルメッキ |
インフォム
リニアロック LLT

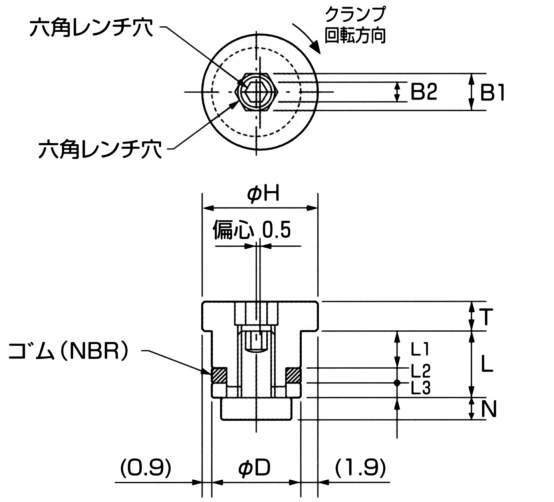

詳細仕様
4件の型式
-
-

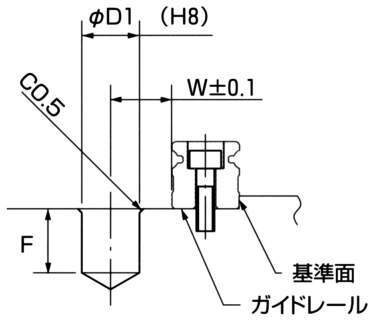

取付穴寸法
-
取付例
| 型式 | T | H |
D (f7) |
L | N | L1 | L2 | L3 | B1 | B2 | 取付穴寸法 |
推奨 締付トルク (N・cm) |
推奨 押付け力 (kN) |
重量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | F (min) | W | ||||||||||||||
| LLT1.4 | 1.4 | 12.8 | 10(-0.013/-0.028) | 8 | 2.5 | 5 | 1.4 | 1.6 | 5 | 2.5 | 10 | 11 | 6.5 | 90 | 1.8 | 7 |
| LLT1.8 | 1.8 | 12.8 | 10(-0.013/-0.028) | 8 | 2.5 | 5 | 1.4 | 1.6 | 5 | 2.5 | 10 | 11 | 6.5 | 120 | 2.5 | 7 |
| LLT3.5 | 3.5 | 12.8 | 10(-0.013/-0.028) | 8 | 2.5 | 5 | 1.4 | 1.6 | 5 | 2.5 | 10 | 11 | 6.5 | 190 | 3.9 | 8 |
| LLT5 | 5 | 14.8 | 12(-0.016/-0.034) | 9 | 2.5 | 6 | 1.4 | 1.6 | 5 | 2.5 | 12 | 12 | 7.5 | 270 | 5.5 | 14 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LLT1.4 | LLT1.4 | P | 720 | 在庫品 | 15日間 |
| LLT1.8 | LLT1.8 | P | 740 | 在庫品 | 15日間 |
| LLT3.5 | LLT3.5 | P | 760 | 在庫品 | 15日間 |
| LLT5 | LLT5 | P | 780 | 在庫品 | 15日間 |
