・リニアガイドレールの曲がりを矯正し、取付精度をアップします。
・リニアガイドレールの取付精度を、維持します。
・治具・金型にも応用できます。
共通仕様
| 材質 | 鉄系焼結金属（浸炭焼入れ） |
|---|---|
| 表面処理 | CZコート |
| 付属品 | 取付ボルト |
インフォム
リニアロック LLTA
詳細仕様
4件の型式
-
-

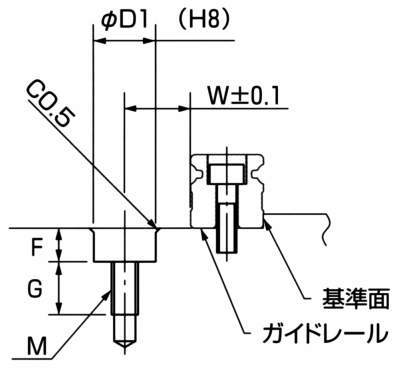

取付穴寸法
-
取付例

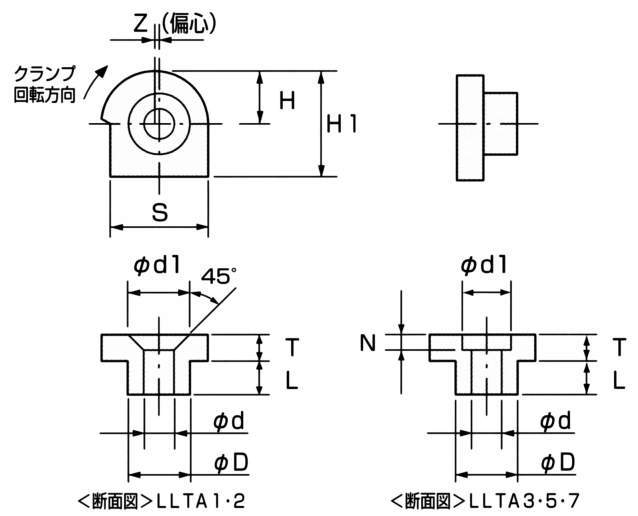

| 型式 | T | L |
D (-0.01/-0.06) |
H | H1 | S | Z | d | d1 | N | 取付穴寸法 |
取付 ボルト |
推奨ボルト 締付けトルク (N・cm) |
推奨 押付け力 (kN) |
重量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | W | F (+0.1/0) | M | G (min) | |||||||||||||||
| LLTA2 | 2 | 2.8 | 5 | 4 | 8 | 7 | 0.4 | 2.4 | 4.6 | - | 5 | 4 | 3 | M2 | 5 | M2×8 | 50 | 1.2 | 1 |
| LLTA3 | 3 | 3.8 | 7 | 6 | 12 | 11 | 0.5 | 3.4 | 6.2 | 2 | 7 | 6 | 4 | M3 | 6 | M3×10 | 120 | 2.4 | 3 |
| LLTA5 | 5 | 4.8 | 9 | 7 | 14 | 13 | 0.5 | 4.5 | 8 | 3 | 9 | 7 | 5 | M4 | 6 | M4×12 | 190 | 3.8 | 6 |
| LLTA7 | 7 | 5.8 | 11 | 8 | 18 | 14 | 0.5 | 5.5 | 9.5 | 4 | 11 | 8 | 6 | M5 | 8 | M5×16 | 290 | 5.8 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LLTA2 | LLTA2 | P | 480 | 在庫品 | - |
| LLTA3 | LLTA3 | P | 500 | 在庫品 | - |
| LLTA5 | LLTA5 | P | 520 | 在庫品 | - |
| LLTA7 | LLTA7 | P | 560 | 在庫品 | - |
