ボールトランスファー｜イグチベアー（プレス製品・フランジタイプ・スチール製・上向き用） IM型・IM-J型

IM-12

  • IM-12

  • IM-16

  • IM-20

  • IM-25

  • IM-30

  • IM-16J

  • IM-25J

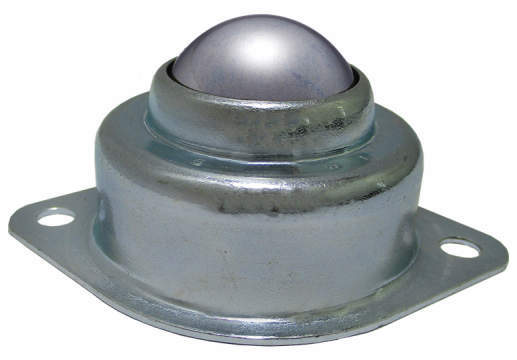

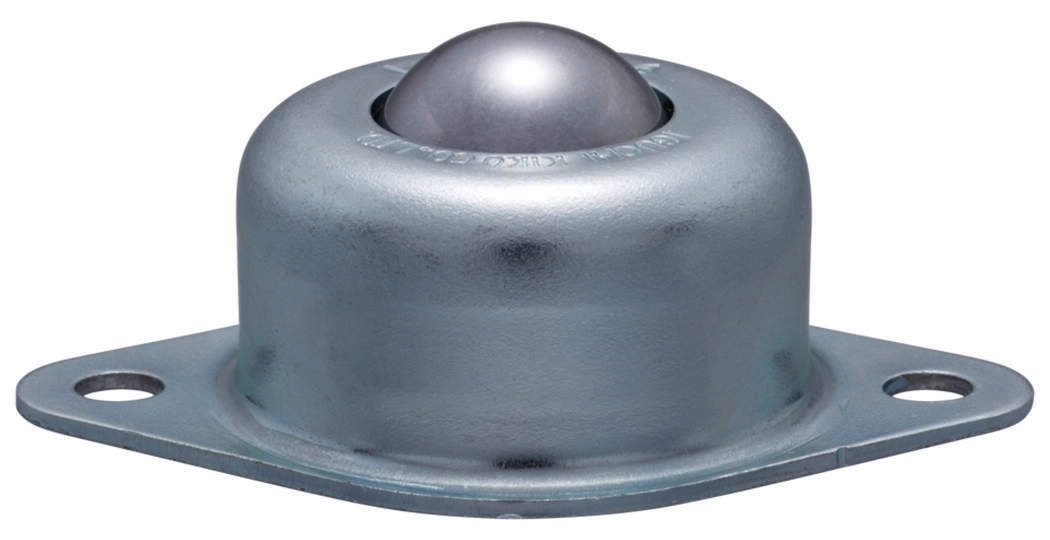

■イグチベアーとは
・イグチベアーとは、メインボール１個を多数のサブボールで受け、それらを支えるボール受け部から成り立つボールトランスファーです。
・このイグチベアーを使用することにより、搬送物を360°全方向に対してスムースに移動させることが可能になります。


【IM型・IM-J型の特長】
■量産プレス製品となり、低価格、短納期で御提供させていただいております。

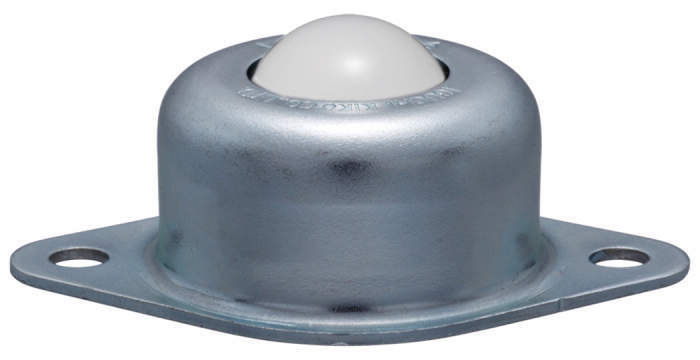

■スチール製です。樹脂製ボールタイプをラインナップ。幅広い用途でご使用できます。

■主に軽量なワークを移動させるコンベアシステムに使用されています。

#ボールトランスファー

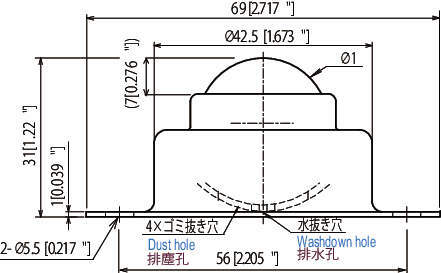

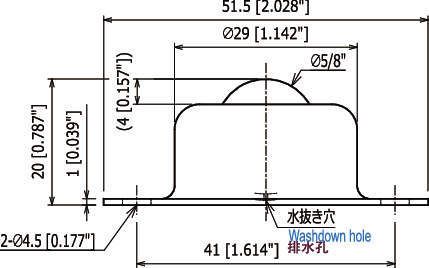

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 7件中 1-7件

  • 表示件数

7件の型式

  • IM-12

  • IM-16/IM-16J

  • IM-20

  • IM-25/IM-25J

  • IM-30

型式 シリーズ タイプ 使用方向 材質 ボールサイズ
(インチ)		 フランジ幅
(mm)		 高さ
(mm)		 使用荷重
(kgf)		 自重
(kg)
概要 本体 メインボール サブボール キャップ
IM-12 IM プレス製品・フランジタイプ 上向き用 スチール製 SPC S15CK SUJ2 SPC φ1/2" 41 15 6 0.025
IM-16 IM プレス製品・フランジタイプ 上向き用 スチール製 SPC S15CK SUJ2 SPC φ5/8" 51.5 20 8 0.043
IM-20 IM プレス製品・フランジタイプ 上向き用 スチール製 SPC S15CK SUJ2 SPC φ3/4" 60 24 15 0.07
IM-25 IM プレス製品・フランジタイプ 上向き用 スチール製 SPC S15CK SUJ2 SPC φ1" 60 31 30 0.145
IM-30 IM プレス製品・フランジタイプ 上向き用 スチール製 SPC S15CK SUJ2 SPC φ1-3/16" 80 36 40 0.23
IM-16J IM-J プレス製品・フランジタイプ 上向き用 スチール製（樹脂ボール） SPC POM SUJ2 SPC φ5/8" 51.5 20 3 0.03
IM-25J IM-J プレス製品・フランジタイプ 上向き用 スチール製（樹脂ボール） SPC POM SUJ2 SPC φ1" 69 31 10 0.1

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
IM-12 IM-12 P 300 - -
IM-16 IM-16 P 320 在庫品 在庫品
IM-20 IM-20 P 350 - -
IM-25 IM-25 P 360 在庫品 在庫品
IM-30 IM-30 P 780 - -
IM-16J IM-16J P 650 - 在庫品
IM-25J IM-25J P 910 - 在庫品
