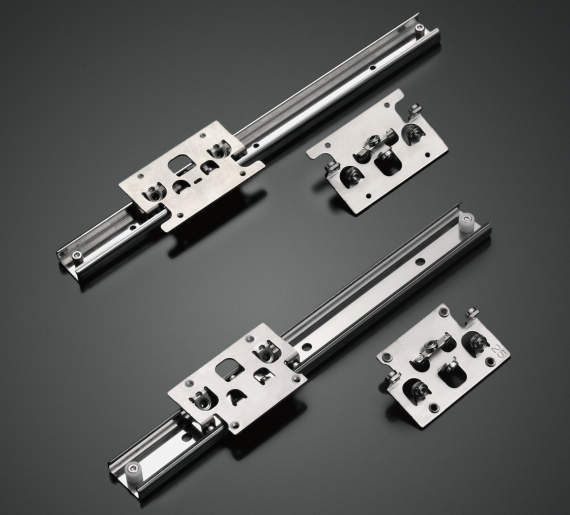

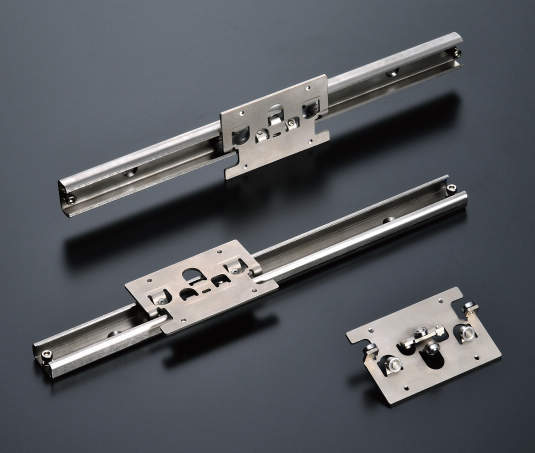

アイスライド

高精度ミニチュア・ボールベアリング使用直動運動製品

・高精度の深溝ボールベアリングを6個使用しています。
・予圧設計によりスライダーとプレートのガタをなくした製品です。
・軽負荷のスライド部に使用してください。
・ベアリングの回転運動によりスムーズな動作を実現しています。
・各機器への取り付けが、容易な設計で出来ています。
・簡易構造によるローコストタイプです。

: #直動案内機器

共通仕様

レール	SUS430ステンレス
ベアリング	13Crマルテンサイトステンレス（両シールドタイプ）
スライダー	亜鉛メッキ鋼板 + 無電解ニッケルメッキ

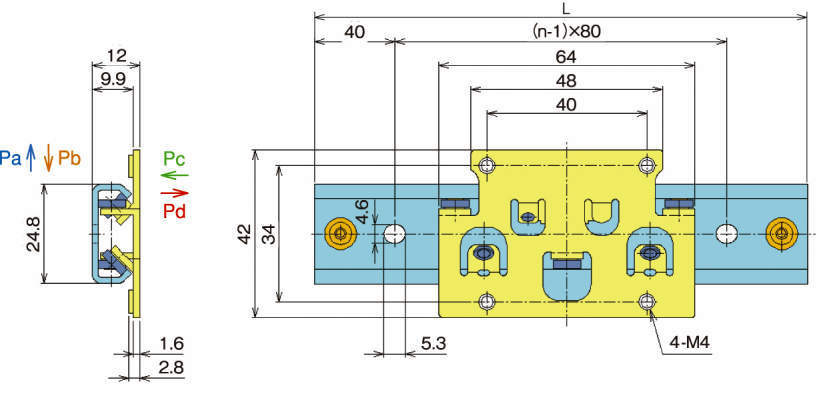

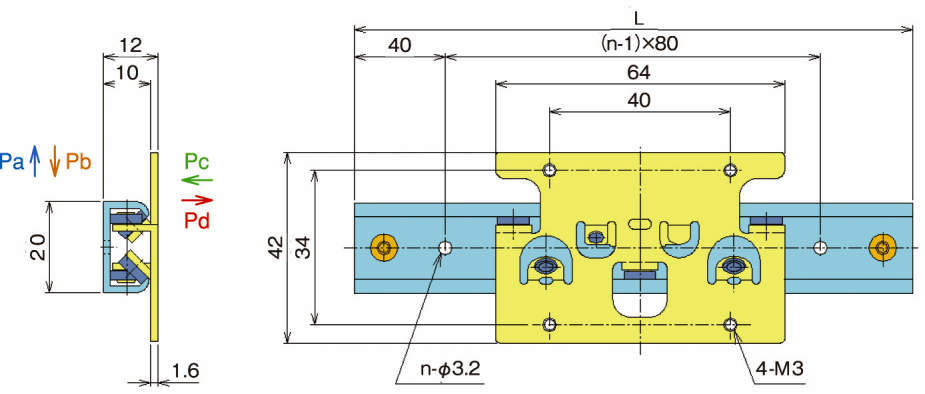

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

16件中 1-10件
表示件数

仕様
価格・納期

16件の型式

型式	シリーズ	レール長さ L (mm)	移動距離 (mm)	取付穴数 n	静的許容荷重(N)				動的許容荷重(N)
					Pa	Pb	Pc	Pd	Pa	Pb	Pc	Pd
					Pa	Pb	Pc	Pd	Pa	Pb	Pc	Pd
20SW160SSN	20SWシリーズ	160	84	2	50	100	200	100	10	20	80	30
20SW240SSN	20SWシリーズ	240	64	3	50	100	200	100	10	20	80	30
20SW570SSN	20SWシリーズ	570	500	7	50	100	200	100	10	20	80	30
25SW0160SS	25SWシリーズ	160	88	2	50	100	200	100	10	20	80	30
25SW0240SS	25SWシリーズ	240	168	3	50	100	200	100	10	20	80	30
25SW0320SS	25SWシリーズ	320	248	4	50	100	200	100	10	20	80	30
25SW0400SS	25SWシリーズ	400	328	5	50	100	200	100	10	20	80	30
25SW0480SS	25SWシリーズ	480	408	6	50	100	200	100	10	20	80	30
25SW0560SS	25SWシリーズ	560	488	7	50	100	200	100	10	20	80	30
25SW0640SS	25SWシリーズ	640	568	8	50	100	200	100	10	20	80	30

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
20SW160SSN	20SW160SSN	P	2,900	-	-
20SW240SSN	20SW240SSN	P	2,900	-	-
20SW570SSN	20SW570SSN	P	3,680	-	-
25SW0160SS	25SW0160SS	P	3,220	-	-
25SW0240SS	25SW0240SS	P	3,220	-	-
25SW0320SS	25SW0320SS	P	3,560	-	-
25SW0400SS	25SW0400SS	P	3,960	-	-
25SW0480SS	25SW0480SS	P	4,360	-	-
25SW0560SS	25SW0560SS	P	4,740	-	-
25SW0640SS	25SW0640SS	P	5,140	-	-
