・コンパクト・シンプルな構造
・偏心を吸収・しかも無反力
・偏心出し不要
・メンテナンスフリー
共通仕様

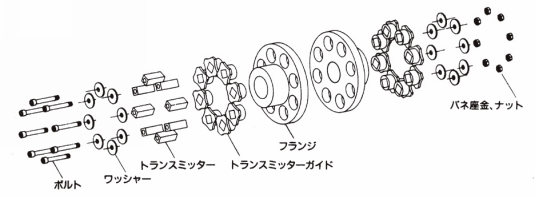

材質 | フランジ:FC250 トランスミッター:炭素鋼 トランスミッターガイド:ポリアセタール樹脂 |
---|
ケイセブン
・コンパクト・シンプルな構造
・偏心を吸収・しかも無反力
・偏心出し不要
・メンテナンスフリー
材質 | フランジ:FC250 トランスミッター:炭素鋼 トランスミッターガイド:ポリアセタール樹脂 |
---|
15件の型式

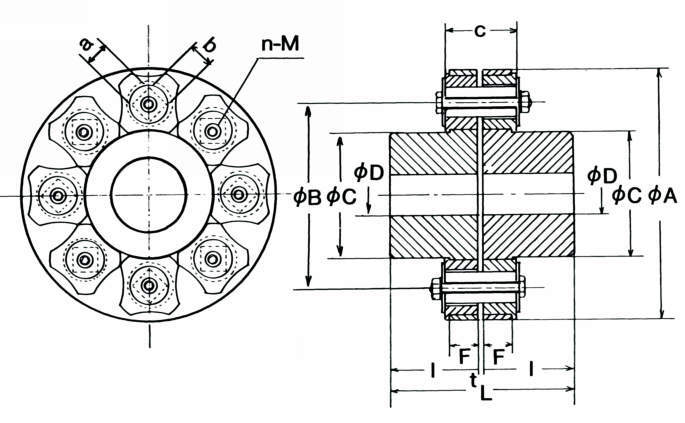

型式 | D(mm) |
A (mm) |
B (mm) |
L (mm) |
I (mm) |
t (mm) |
M (mm) |
n (mm) |
a (mm) |
b (mm) |
c (mm) |
F (mm) |
定格トルク (N・m) |
最高回転数 (min-1) |
慣性モーメント GD2 (kg・m2) |
概略重量 (kgf) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max | 下孔 | ||||||||||||||||
F-125-4 | 28 | 10 | 125 | 50 | 93 | 45 | 3 | 32 | 4 | 16 | 16 | 48 | 18 | 83 | 4500 | 0.028 | 4.0 |
F-140-3 | 35 | 10 | 140 | 63 | 103 | 50 | 3 | 32 | 3 | 16 | 16 | 48 | 18 | 98 | 4600 | 0.045 | 5.2 |
F-140-6 | 35 | 10 | 140 | 63 | 103 | 50 | 3 | 32 | 6 | 16 | 16 | 48 | 18 | 148 | 4600 | 0.045 | 5.5 |
F-160-4 | 45 | 18 | 160 | 80 | 115 | 56 | 3 | 32 | 4 | 16 | 16 | 48 | 18 | 110 | 4500 | 0.082 | 7.7 |
F-160-8 | 45 | 18 | 160 | 80 | 115 | 56 | 3 | 32 | 8 | 16 | 16 | 48 | 18 | 233 | 4500 | 0.082 | 8.1 |
F-180-4 | 50 | 50 | 180 | 90 | 126 | 63 | 3 | 32 | 4 | 23 | 10 | 48 | 18 | 167 | 3800 | 0.133 | 10.3 |
F-180-8 | 50 | 50 | 180 | 90 | 126 | 63 | 3 | 32 | 8 | 23 | 10 | 48 | 18 | 334 | 3800 | 0.133 | 10.7 |
F-200-4 | 56 | 18 | 200 | 100 | 146 | 71 | 4 | 32 | 4 | 23 | 10 | 58 | 22.4 | 183 | 3550 | 0.262 | 16.2 |
F-200-8 | 56 | 18 | 200 | 100 | 146 | 71 | 4 | 32 | 8 | 23 | 10 | 58 | 22.4 | 366 | 3550 | 0.262 | 16.7 |
F-224-4 | 63 | 21 | 224 | 112 | 164 | 80 | 4 | 32 | 4 | 23 | 10 | 58 | 22.4 | 197 | 3100 | 0.412 | 21.0 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
F-125-4 | F-125-4 | P | 9,000 | - | 在庫品 |
F-140-3 | F-140-3 | P | 8,700 | - | 在庫品 |
F-140-6 | F-140-6 | P | 12,240 | - | 在庫品 |
F-160-4 | F-160-4 | P | 13,420 | - | 在庫品 |
F-160-8 | F-160-8 | P | 18,200 | - | 在庫品 |
F-180-4 | F-180-4 | P | 18,200 | - | 在庫品 |
F-180-8 | F-180-8 | P | 24,100 | - | 在庫品 |
F-200-4 | F-200-4 | P | 24,160 | - | 在庫品 |
F-200-8 | F-200-8 | P | 28,800 | - | 在庫品 |
F-224-4 | F-224-4 | P | 29,040 | - | 在庫品 |
製品についてのご質問やお困りごとなどお気軽にご相談ください!
