KSG
-
![]()
KSG
共通仕様
| 精度等級 | JIS N6級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
小原歯車工業
平歯車｜歯研平歯車 KSG
詳細仕様
15件の型式
-

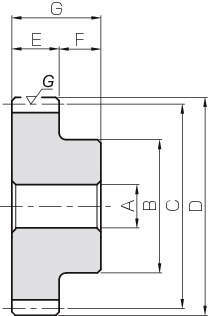

S1
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||
| KSG1-30 | 1 | 30 | S1 | 10 | 25 | 30 | 32 | 10 | 10 | 20 | 17.6 | 14 | 1.8 | 1.43 | 0.08～0.16 | 0.086 |
| KSG1-40 | 1 | 40 | S1 | 10 | 35 | 40 | 42 | 10 | 10 | 20 | 25.1 | 27 | 2.56 | 2.75 | 0.08～0.16 | 0.16 |
| KSG1.5-25 | 1.5 | 25 | S1 | 10 | 30 | 37.5 | 40.5 | 15 | 14 | 29 | 47 | 31 | 4.8 | 3.16 | 0.08～0.16 | 0.19 |
| KSG1.5-30 | 1.5 | 30 | S1 | 15 | 35 | 45 | 48 | 15 | 14 | 29 | 59.5 | 47.4 | 6.06 | 4.83 | 0.08～0.16 | 0.25 |
| KSG1.5-32 | 1.5 | 32 | S1 | 15 | 40 | 48 | 51 | 15 | 14 | 29 | 64.5 | 55 | 6.57 | 5.6 | 0.08～0.16 | 0.31 |
| KSG1.5-40 | 1.5 | 40 | S1 | 15 | 50 | 60 | 63 | 15 | 14 | 29 | 84.7 | 91.3 | 8.64 | 9.31 | 0.08～0.16 | 0.51 |
| KSG2-30 | 2 | 30 | S1 | 18 | 50 | 60 | 64 | 20 | 16 | 36 | 141 | 112 | 14.4 | 11.5 | 0.10～0.20 | 0.64 |
| KSG2-40 | 2 | 40 | S1 | 15 | 70 | 80 | 84 | 20 | 16 | 36 | 201 | 217 | 20.5 | 22.1 | 0.10～0.20 | 1.2 |
| KSG2.5-20 | 2.5 | 20 | S1 | 18 | 40 | 50 | 55 | 25 | 18 | 43 | 161 | 86 | 16.5 | 8.77 | 0.10～0.20 | 0.5 |
| KSG2.5-25 | 2.5 | 25 | S1 | 20 | 50 | 62.5 | 67.5 | 25 | 18 | 43 | 218 | 144 | 22.2 | 14.7 | 0.10～0.20 | 0.77 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSG1-30 | KSG1-30 | P | 5,910 | - | - |
| KSG1-40 | KSG1-40 | P | 6,840 | - | - |
| KSG1.5-25 | KSG1.5-25 | P | 5,420 | - | - |
| KSG1.5-30 | KSG1.5-30 | P | 5,580 | - | - |
| KSG1.5-32 | KSG1.5-32 | P | 5,830 | - | - |
| KSG1.5-40 | KSG1.5-40 | P | 6,910 | - | - |
| KSG2-30 | KSG2-30 | P | 7,630 | - | - |
| KSG2-40 | KSG2-40 | P | 10,120 | - | - |
| KSG2.5-20 | KSG2.5-20 | P | 6,920 | - | - |
| KSG2.5-25 | KSG2.5-25 | P | 8,610 | - | - |
