SSGS
-
![]()
SSGS
共通仕様
| 精度等級 | JIS N7級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 研削部以外黒染 |
小原歯車工業
平歯車｜軸付歯研平歯車 SSGS
詳細仕様
12件の型式
-
S7

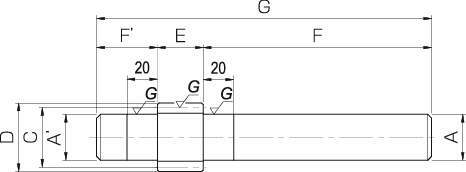

| 型式 |
モジュール m |
歯数 | 転位係数 | 形状 |
軸径 (左) A' |
軸長さ (左) F' |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
軸径 (右) A |
軸長さ (右) F |
全長 G |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SSGS1.5-10 | 1.5 | 10 | ＋0.5 | S7 | 12.2 | 25 | 15 | 19.35 | 15 | 12.2 | 100 | 140 | 12.7 | 3.76 | 1.30 | 0.38 | 0.08～0.16 | 0.14 |
| SSGS1.5-12 | 1.5 | 12 | 0 | S7 | 13.7 | 25 | 18 | 21 | 15 | 13.7 | 100 | 140 | 9.97 | 4.70 | 1.02 | 0.48 | 0.08～0.16 | 0.17 |
| SSGS1.5-13 | 1.5 | 13 | 0 | S7 | 15.2 | 25 | 19.5 | 22.5 | 15 | 15.2 | 100 | 140 | 12.1 | 5.51 | 1.23 | 0.56 | 0.08～0.16 | 0.21 |
| SSGS2-10 | 2 | 10 | ＋0.5 | S7 | 16.2 | 30 | 20 | 25.8 | 20 | 16.2 | 120 | 170 | 30.2 | 9.07 | 3.08 | 0.93 | 0.10～0.20 | 0.30 |
| SSGS2-12 | 2 | 12 | 0 | S7 | 18.2 | 30 | 24 | 28 | 20 | 18.2 | 120 | 170 | 23.6 | 11.3 | 2.41 | 1.15 | 0.10～0.20 | 0.38 |
| SSGS2-13 | 2 | 13 | 0 | S7 | 20.2 | 30 | 26 | 30 | 20 | 20.2 | 120 | 170 | 28.6 | 13.3 | 2.92 | 1.35 | 0.10～0.20 | 0.46 |
| SSGS2.5-10 | 2.5 | 10 | ＋0.5 | S7 | 20.2 | 35 | 25 | 32.25 | 25 | 20.2 | 135 | 195 | 58.9 | 17.9 | 6.01 | 1.83 | 0.10～0.20 | 0.54 |
| SSGS2.5-12 | 2.5 | 12 | 0 | S7 | 22.7 | 35 | 30 | 35 | 25 | 22.7 | 135 | 195 | 46.2 | 22.4 | 4.71 | 2.28 | 0.10～0.20 | 0.68 |
| SSGS2.5-13 | 2.5 | 13 | 0 | S7 | 25.2 | 35 | 32.5 | 37.5 | 25 | 25.2 | 135 | 195 | 46.6 | 21.9 | 4.75 | 2.23 | 0.10～0.20 | 0.83 |
| SSGS3-10 | 3 | 10 | ＋0.5 | S7 | 24.2 | 40 | 30 | 38.7 | 30 | 24.2 | 150 | 220 | 102 | 31.3 | 10.4 | 3.19 | 0.10～0.20 | 0.89 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSGS1.5-10 | SSGS1.5-10 | P | 6,150 | - | 在庫品 |
| SSGS1.5-12 | SSGS1.5-12 | P | 6,920 | - | 在庫品 |
| SSGS1.5-13 | SSGS1.5-13 | P | 7,510 | - | 在庫品 |
| SSGS2-10 | SSGS2-10 | P | 7,230 | - | 在庫品 |
| SSGS2-12 | SSGS2-12 | P | 8,060 | - | 在庫品 |
| SSGS2-13 | SSGS2-13 | P | 8,620 | - | 在庫品 |
| SSGS2.5-10 | SSGS2.5-10 | P | 9,800 | - | 在庫品 |
| SSGS2.5-12 | SSGS2.5-12 | P | 10,860 | - | 在庫品 |
| SSGS2.5-13 | SSGS2.5-13 | P | 11,650 | - | 在庫品 |
| SSGS3-10 | SSGS3-10 | P | 12,430 | - | 在庫品 |
