■融着平歯車 NSU
・強化ナイロン製の歯車に鋼のボスを融着固定しており、確実な締結が可能です。
| 精度等級 | JIS N9級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | MC602ST(ボス部S45C) |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
65件の型式

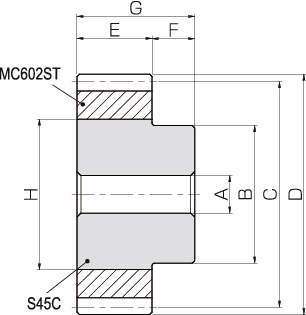

S1
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
融着径 H (mm) |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSU1-30 | 1 | 30 | S1 | 8 | 20 | 30 | 32 | 10 | 10 | 20 | 20 | 1.42 | 0.14 | 0～0.34 | 0.046 |
| NSU1-35 | 1 | 35 | S1 | 8 | 25 | 35 | 37 | 10 | 10 | 20 | 25 | 1.73 | 0.18 | 0～0.34 | 0.075 |
| NSU1-36 | 1 | 36 | S1 | 8 | 25 | 36 | 38 | 10 | 10 | 20 | 25 | 1.79 | 0.18 | 0～0.34 | 0.076 |
| NSU1-40 | 1 | 40 | S1 | 10 | 25 | 40 | 42 | 10 | 10 | 20 | 28 | 2.05 | 0.21 | 0～0.34 | 0.082 |
| NSU1-45 | 1 | 45 | S1 | 10 | 30 | 45 | 47 | 10 | 10 | 20 | 34 | 2.37 | 0.24 | 0～0.34 | 0.12 |
| NSU1-48 | 1 | 48 | S1 | 10 | 30 | 48 | 50 | 10 | 10 | 20 | 34 | 2.56 | 0.26 | 0～0.34 | 0.13 |
| NSU1-50 | 1 | 50 | S1 | 10 | 30 | 50 | 52 | 10 | 10 | 20 | 34 | 2.70 | 0.28 | 0～0.34 | 0.13 |
| NSU1-60 | 1 | 60 | S1 | 10 | 40 | 60 | 62 | 10 | 10 | 20 | 45 | 3.33 | 0.34 | 0～0.36 | 0.23 |
| NSU1-70 | 1 | 70 | S1 | 10 | 40 | 70 | 72 | 10 | 10 | 20 | 45 | 3.96 | 0.40 | 0～0.36 | 0.24 |
| NSU1-80 | 1 | 80 | S1 | 10 | 40 | 80 | 82 | 10 | 10 | 20 | 45 | 4.60 | 0.47 | 0～0.36 | 0.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NSU1-30 | NSU1-30 | P | 12,600 | 在庫品 | 在庫品 |
| NSU1-35 | NSU1-35 | P | 14,040 | - | 在庫品 |
| NSU1-36 | NSU1-36 | P | 14,300 | - | 在庫品 |
| NSU1-40 | NSU1-40 | P | 14,680 | 在庫品 | 在庫品 |
| NSU1-45 | NSU1-45 | P | 15,280 | 在庫品 | 在庫品 |
| NSU1-48 | NSU1-48 | P | 15,350 | 在庫品 | 在庫品 |
| NSU1-50 | NSU1-50 | P | 15,780 | - | 在庫品 |
| NSU1-60 | NSU1-60 | P | 19,080 | - | 在庫品 |
| NSU1-70 | NSU1-70 | P | 20,400 | 在庫品 | 在庫品 |
| NSU1-80 | NSU1-80 | P | 22,860 | - | 在庫品 |
