■成形平歯車 DS
・射出成形による低価格な歯車です。
・軽荷重での使用に向いています。
共通仕様
| 精度等級 | JIS N12級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | ジュラコン(M9044) |
| 熱処理 | - |
| 歯面硬度 | (110～120HRR) |
小原歯車工業
平歯車｜成形平歯車 DS
詳細仕様
35件の型式
-
S8
-
S8B
-
S9

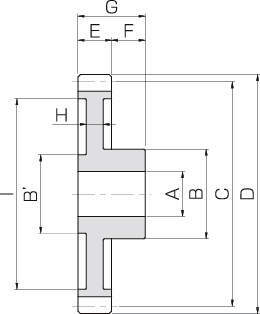

| 型式 |
モジュール m |
歯数 | 形状 |
穴径1 A (mm) |
穴径2 A' (mm) |
ボス径1 B (mm) |
ボス径2 B' (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
ウェブ厚 H (mm) |
リム径 I (mm) |
穴深さ J (mm) |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DS0.5-12 | 0.5 | 12 | S8 | 2 | 4 | 4.5 | - | 6 | 7 | 3 | 4 | 7 | - | - | 0.6 | 0.063 | 0.0064 | 0～0.30 | 0.17 |
| DS0.5-15 | 0.5 | 15 | S8 | 2 | 5.5 | 4.5 | - | 7.5 | 8.5 | 3 | 4 | 7 | - | - | 0.6 | 0.092 | 0.0094 | 0～0.30 | 0.23 |
| DS0.5-16 | 0.5 | 16 | S8 | 3 | 6 | 6 | - | 8 | 9 | 3 | 4 | 7 | - | - | 0.6 | 0.10 | 0.010 | 0～0.30 | 0.28 |
| DS0.5-20 | 0.5 | 20 | S8B | 4 | - | 8 | 5 | 10 | 11 | 3 | 4 | 7 | 2.4 | 8 | - | 0.14 | 0.014 | 0～0.30 | 0.47 |
| DS0.5-24 | 0.5 | 24 | S9 | 4 | - | 8 | 5 | 12 | 13 | 3 | 4 | 7 | 1.8 | 9.5 | - | 0.17 | 0.018 | 0～0.30 | 0.58 |
| DS0.5-40 | 0.5 | 40 | S9 | 5 | - | 12 | 8 | 20 | 21 | 3 | 4 | 7 | 1.8 | 16.5 | - | 0.33 | 0.034 | 0～0.30 | 1.53 |
| DS0.5-48 | 0.5 | 48 | S9 | 5 | - | 12 | 8 | 24 | 25 | 3 | 4 | 7 | 1.8 | 21 | - | 0.42 | 0.043 | 0～0.30 | 1.91 |
| DS0.5-50 | 0.5 | 50 | S9 | 5 | - | 12 | 8 | 25 | 26 | 3 | 4 | 7 | 1.8 | 21.5 | - | 0.44 | 0.045 | 0～0.30 | 2.02 |
| DS0.5-56 | 0.5 | 56 | S9 | 6 | - | 14 | 10 | 28 | 29 | 3 | 5 | 8 | 1.8 | 24.5 | - | 0.50 | 0.051 | 0～0.30 | 2.77 |
| DS0.5-60 | 0.5 | 60 | S9 | 6 | - | 14 | 10 | 30 | 31 | 3 | 5 | 8 | 1.8 | 26.5 | - | 0.54 | 0.055 | 0～0.30 | 3.02 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| DS0.5-12 | DS0.5-12 | P | 220 | 在庫品 | 在庫品 |
| DS0.5-15 | DS0.5-15 | P | 240 | 在庫品 | 在庫品 |
| DS0.5-16 | DS0.5-16 | P | 240 | 在庫品 | 在庫品 |
| DS0.5-20 | DS0.5-20 | P | 250 | 在庫品 | 在庫品 |
| DS0.5-24 | DS0.5-24 | P | 250 | 在庫品 | 在庫品 |
| DS0.5-40 | DS0.5-40 | P | 260 | 在庫品 | 在庫品 |
| DS0.5-48 | DS0.5-48 | P | 260 | 在庫品 | 在庫品 |
| DS0.5-50 | DS0.5-50 | P | 270 | 在庫品 | 在庫品 |
| DS0.5-56 | DS0.5-56 | P | 270 | 在庫品 | 在庫品 |
| DS0.5-60 | DS0.5-60 | P | 280 | 在庫品 | 在庫品 |
